Guide de calcul de la capacité du transformateur: Comment choisir le bon kVA?

(Avec exemples de calcul industriel et résidentiel)

Dans la production industrielle, les opérations commerciales et même les projets résidentiels à grande échelle, les transformateurs sont le «cœur» du système d'alimentation électrique. Ils convertissent l'électricité haute tension en puissance basse tension utilisable pour l'équipement, l'éclairage et d'autres appareils électriques. Cependant, le choix d'un transformateur avec la mauvaise capacité (mesurée en kVA) peut entraîner une série de problèmes: un transformateur sous-dimensionné peut provoquer des surcharges fréquentes, endommager des équipements coûteux, ou même déclencher des incendies électriques; un surdimensionné gaspillera de l'énergie (en raison du faible taux de charge et de la perte élevée sans charge) Et augmenter l'achat initial et les coûts d'exploitation à long terme.

Alors, comment sélectionner avec précision la bonne capacité de transformateur? Ce guide décompose les étapes de base, les facteurs clés et les conseils pratiques pour vous aider à prendre une décision éclairée, si vous construisez une nouvelle usine, améliorez un centre commercial, ou la planification d'une communauté résidentielle.

Qu'est-ce que la capacité de transformateur (kVA)?

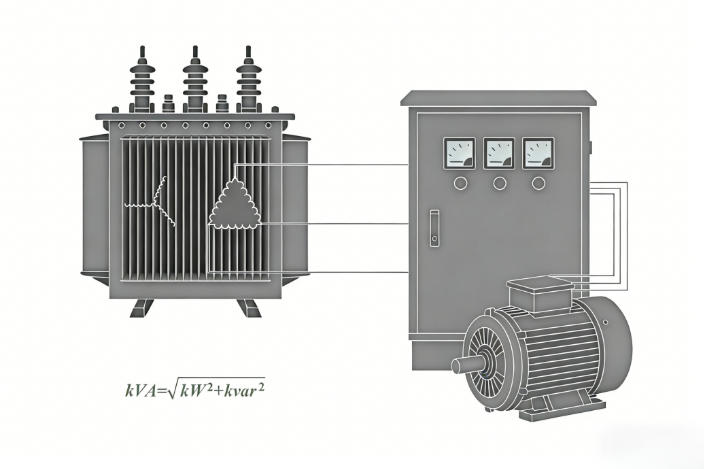

Avant de plonger dans la sélection, précisons les bases. La capacité du transformateur (kVA, kilovolt-ampère) représente la puissance maximale qu'il peut fournir en toute sécurité à la charge, et non la puissance réelle consommée. Contrairement aux watts (W), qui mesurent la puissance réelle utilisée par les appareils, le kVA est une "puissance apparente"-il combine la puissance réelle (kW) et la puissance réactive (kVAR, utilisé par les dispositifs inductifs comme les moteurs ou les transformateurs eux-mêmes).

La relation entre le kVA, le kW et le facteur de puissance (PF, une mesure de l'efficacité de l'utilisation de la puissance) est la suivante:

KVA = kW ≥ PF

Cette formule est la pierre angulaire de la sélection de la capacité. Par exemple, si votre charge électrique totale nécessite 80 kW de puissance réelle et que le facteur de puissance moyen de votre équipement est 0.8 (une valeur commune pour les machines industrielles), la puissance apparente requise est de 80 ≥ 0.8 = 100 kVA.

Étape principale 1: Calculer votre charge électrique totale (kW)

La première étape, et la plus critique, consiste à répertorier tous les appareils électriques qui seront alimentés par le transformateur et à calculer leur puissance réelle totale (kW). Il faut pour cela se pencher sur deux scénarios: la charge continue (les appareils fonctionnant à 24/7, comme les pompes ou les serveurs) et la charge intermittente (les appareils utilisés périodiquement, comme les machines à souder ou les climatiseurs).

Comment calculer:

Liste de chaque appareil, sa puissance nominale (kW, généralement trouvée sur la plaque signalétique) et son temps de fonctionnement (e.g., 8 heures/jour pour un tapis roulant, 2 heures/jour pour un appareil de chauffage).

Pour les charges continues: ajoutez leur pleine puissance au total (par exemple, une pompe à eau de 15 kW fonctionnant 24/7 = 15 kW).

Pour les charges intermittentes: Utilisez le «facteur de demande» (un pourcentage représentant la fréquence à laquelle la charge est entièrement utilisée). Par exemple, une machine à souder de 20 kW utilisée seulement la 30% du temps a un facteur de demande de 0.3, donc elle contribue 20 × 0.3 = 6 kW au total.

Exemple: Une petite usine a:

1 charge continue: 20 kW compresseur d'air (24/7)

2 charges intermittentes: tour de 15 kW (utilisé la 50% du temps) + perceuse de 10 kW (utilisée la 40% du temps)

Charge totale = 20 + (15 × 0.5) + (10 × 0.4) = 20 + 7.5 + 4 = 31.5 kW

Étape centrale 2: Déterminer le facteur de puissance (PF)

Comme mentionné précédemment, le facteur de puissance affecte directement le kVA requis. La plupart des appareils électriques (en particulier ceux inductifs comme les moteurs, les transformateurs et les lampes fluorescentes) ont un facteur de puissance inférieur à 1.0. Plus le PF est bas, plus vous avez besoin de kVA pour fournir le même kW.

Facteur de puissance commun:

Retour à l'exemple d'usine: Si le PF moyen est 0.8, le kVA requis est de 31.5 kW Alors 0.8 = 39.375 kVA.

Étape de base 3: Ajouter une «marge de sécurité» (facteur de charge)

Même si vous calculez le kVA exact en fonction des charges actuelles, vous ne devriez jamais choisir un transformateur avec exactement cette capacité. Pourquoi? Parce que:

Expansion future: Vous pouvez ajouter de nouveaux équipements (par exemple, une nouvelle machine dans l'usine, plus de points de vente dans un centre commercial).

Charges de pointe: certains appareils consomment plus de puissance au démarrage (par exemple, les moteurs ont un «courant de démarrage» 3 à 5 fois leur courant nominal, bien qu'il soit de courte durée).

Entretien: Une petite marge évite les surcharges fréquentes lors des opérations de routine.

Le facteur de charge (marge de sécurité) est généralement de 10% à 20% du kVA calculé. Pour les industries à fort potentiel d'expansion (e.g., startups, usines en croissance), une marge 20% est recommandée; pour des charges stables (e.g., un bureau mature), 10% suffit.

Calcul final pour l'usine:

KVA calculé = 39.375; Marge 20% = 39.375 × 0.2 = 7.875

KVA total requis = 39.375 + 7.875 = 47.25 kVA

Étant donné que les transformateurs sont vendus selon les cotes kVA standard (e.g., 30, 40, 50, 63, 100 kVA), l'usine devrait choisir un transformateur de 50 kVA (la plus petite taille standard qui dépasse les 47.25 kVA requis).

Impact des scénarios d'application

Dans les projets entrepris par Huawan, des transformateurs de distribution avec des capacités de 160/250/400kVASont couramment utilisés au Cameroun, tandis que les unités 600kVA et 630kVA sont souvent sélectionnées en Zambie. En effet, le Cameroun fait progresser son plan de restauration de l'électricité pour étendre la couverture du réseau électrique, avec la consommation d'électricité résidentielle et commerciale comme objectif principal. La charge est dispersée et relativement stable, de sorte que les transformateurs de 160-400kVA sont suffisants pour répondre aux besoins en électricité au niveau du village. En revanche, la politique énergétique nationale de la Zambie met l'accent sur l'amélioration de la fiabilité de l'alimentation électrique et sur la priorité de répondre à la demande industrielle, ce qui se traduit par des charges électriques concentrées et très fluctuantes. Par conséquent, les transformateurs 600kVA et 630kVA sont choisis pour satisfaire aux exigences de l'électricité industrielle.

On peut en trouver que différentes applications ont des caractéristiques de charge uniques, mettant ainsi en avant les suggestions personnalisées suivantes:

Fabrication et industrie

Priorisez les moteurs haute puissance: si vous avez de gros moteurs (e.g., 50 kW), tenez compte de leur courant de démarrage en ajoutant une 10% - 15% supplémentaire au kVA calculé (car le démarrage peut entraîner une surcharge temporaire).

Exemple: Une usine avec un moteur de 40 kW (PF 0.8) et 20 kW d'autres charges (PF 0.9). KVA calculé = (40 cr 0.8) (20 commil 0.9) ≥ 50 22.2 = 72.2. Ajouter 10% pour le démarrage du moteur: 79.4. Choisissez un transformateur 80 kVA.

Bâtiments commerciaux (bureaux, centres commerciaux)

Concentrez-vous sur l'éclairage et le CVC: l'éclairage LED a un PF (0.95) élevé, mais les systèmes CVC (climatiseurs, radiateurs) ont un PF (0.8 - 0.85) inférieur. Utilisez un PF moyen de 0.85 - 0.9.

Exemple: Un bureau 1,000 dét avec un éclairage de 5 kW (LED, PF 0.95) et un CVC de 15 kW (PF 0.85). KVA calculé = (5 Alors 0.95) (15 Alors 0.85) trois fois 5.26 17.65 = 22.91. Ajouter 10% marge: 25.2. Choisissez un transformateur de 30 kVA.

Communautés résidentielles

Faible densité de charge, PF élevé: la plupart des appareils ménagers (réfrigérateurs, téléviseurs, machines à laver) ont un PF de 0.9 0.95. Utilisez un PF moyen de 0.92 - 0.95.

Exemple: Un complexe d'appartements de 20 unités, chaque unité avec une charge de 5 kW (moyenne). Charge totale = 20 × 5 = 100 kW. KVA calculé = 100 Alors, il 0.95 aussi 105.26. Ajouter 15% marge (pour une utilisation maximale, par exemple, la cuisson du soir): 121.05. Choisissez un transformateur 125 kVA.

Foire aux questions

Q: Quelle est la différence entre la capacité du transformateur (kVA) et la consommation de puissance réelle (kW)? Comment les convertir lors de la sélection?

R: La différence de base est que "kVA fait référence à la puissance apparente (y compris la puissance active + puissance réactive), tandis que le kW fait référence à la consommation d'énergie réelle." Ils sont convertis par facteur de puissance (PF) en utilisant la formule: kVA = kW Alors PF (formule de base pour la sélection).

Q: Quelles sont les étapes de base pour sélectionner la capacité du transformateur? Comment choisir les spécifications standard après calcul?

A: Effectuez un calcul précis en 3 étapes, puis correspondez aux spécifications standard:

1. Calculer la charge totale: Somme les charges continues dans leur intégralité;

2. Convertir les charges intermittentes en utilisant le «facteur de demande» (par exemple, une machine à souder de 20kW avec une fréquence d'utilisation 30% contribue 20 × 0.3 = 6kW);

3. Déterminer le facteur de puissance: 0.75-0.85 pour les scénarios industriels, 0.85-0.9 pour le commercial et 0.9-0.95 pour le résidentiel;

4. Ajouter une marge de sécurité: 10% pour des scénarios de charge stable, 20% pour des scénarios axés sur la croissance avec un potentiel d'expansion élevé. Après calcul, sélectionnez «la plus petite spécification standard supérieure à la valeur calculée».

Q: Quels sont les différents points de discussion pour la sélection de la capacité du transformateur dans les scénarios industriels, commerciaux et résidentiels?

A: Sélectionnez en fonction des caractéristiques de charge:

1. Industriel/Fabrication (usines, ateliers): donner la priorité au courant de démarrage du moteur à haute puissance (capacité supplémentaire de 10% 15% requise). Les charges sont concentrées et fluctuantes; choisissez des spécifications avec de grandes marges (par exemple, sélectionnez 80kVA pour 79,4 kVA calculé);

2. Bâtiments commerciaux (immeubles de bureaux, centres commerciaux): les charges centrales sont HVAC (PF 0.8-0.85) et éclairage LED (PF 0.95). Calculer avec une moyenne PF 0.85-0.9; recommander 30kVA pour les bureaux de 1,000 que vous pouvez;

3. Communautés résidentielles (appartements, quartiers résidentiels): Les appareils ménagers ont des 0.95 de 0.9 PF, avec des charges éparses et une concentration maximale (par exemple, la cuisine du soir). Ajouter 15% marge; recommander 125kVA pour 20 appartements.

Q: Pourquoi ne pouvons-nous pas sélectionner un transformateur avec une capacité correspondante exacte à la valeur calculée? Quelle marge de sécurité (facteur de charge) faut-il réserver?

R: L'appariement exact entraîne 3 risques majeurs:

1. Incapacité à gérer le courant de démarrage maximal de l'équipement (le courant de démarrage du moteur est 3 à 5 fois la valeur nominale);

2. Aucun espace d'expansion pour les futurs nouveaux équipements;

3. Surcharge facile trébuchant pendant le fonctionnement normal.

Recommandations de marge de sécurité:

1. Scénarios de charge stable (immeubles de bureaux matures, anciens quartiers résidentiels): ajouter des 10%;

2. Scénarios axés sur la croissance (usines en démarrage, nouvelles communautés résidentielles): ajouter des 20%;

3. Scénarios industriels de surcharge à haute fréquence (parcs industriels, fabrication lourde): ajouter 20%-30%.

Q: Comment sélectionner avec précision la capacité pour les charges complexes ou incertaines?

R: L'auto-estimation n'est pas recommandée pour les scénarios complexes; consulter les ingénieurs électriciens. Ils peuvent effectuer une analyse détaillée de la charge, une mesure sur place du facteur de puissance réel et recommander la valeur kVA optimale. À long terme, cela évite les pertes élevées causées par de mauvaises décisions.

Choisir la bonne capacité de transformateur ne consiste pas seulement à acheter un appareil; il s'agit d'assurer une alimentation stable, efficace et sûre pour vos opérations.

Contactez Huawan pour trouver la capacité de transformateur la plus appropriée pour vous.
