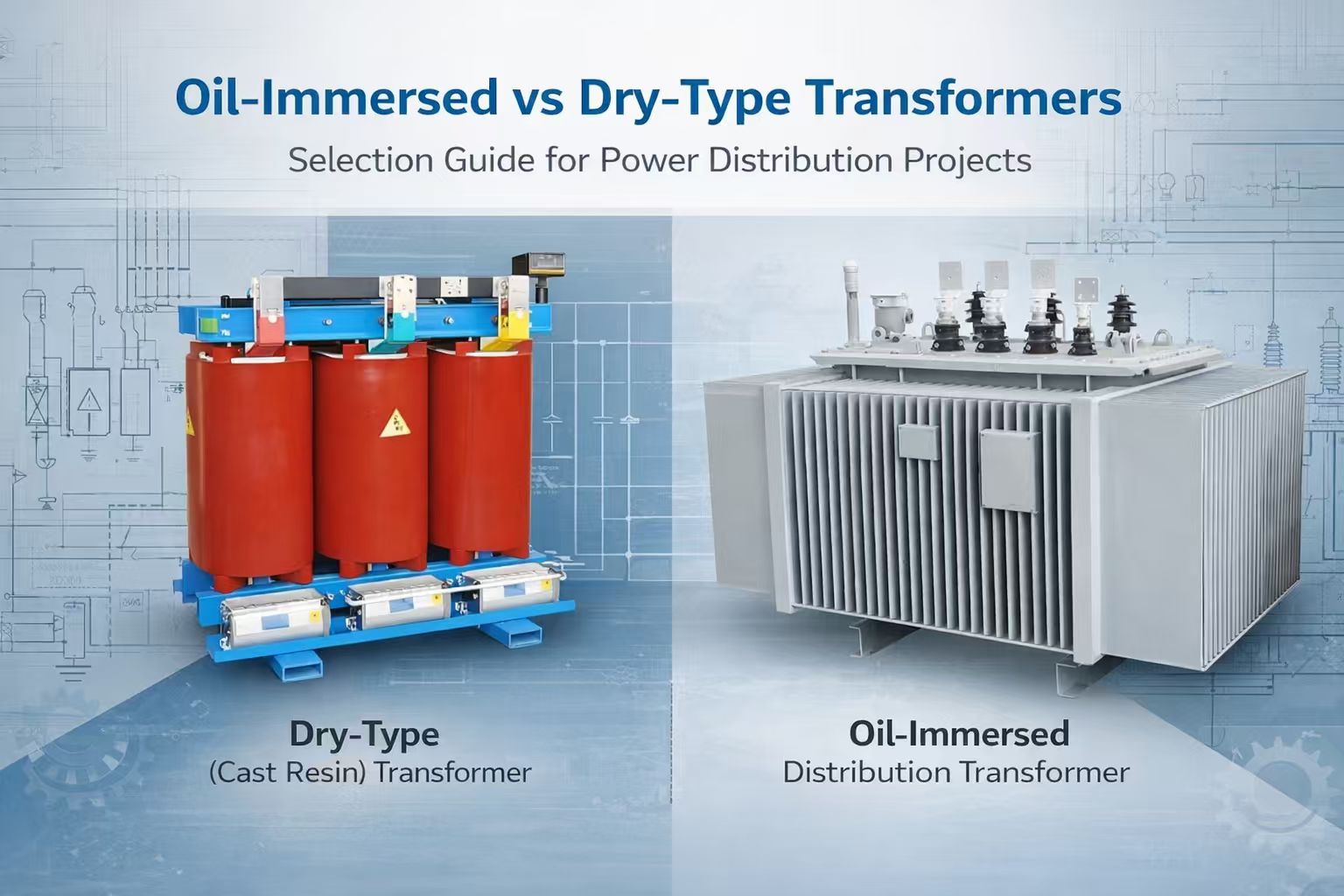

Guide de sélection pour les transformateurs immergé dans l'huile et les transformateurs de type sec: des différences à la prise de décision

Dans les domaines des systèmes d'alimentation et de la distribution d'énergie industrielle, les transformateurs servent d'équipement de base pour la conversion de tension et la transmission de puissance. Leur sélection a un impact direct sur la sécurité du système, les coûts d'exploitation et la fiabilité à long terme. De nombreux acheteurs et ingénieurs sont confrontés à une décision critique dans des projets pratiques: devraient-ils choisir un transformateur immergé dans l'huile ou un transformateur à sec?

Je. Définitions de base: différences essentielles entre les deux types de transformateurs

1. Transformateur immergé dans l'huile

Les transformateurs immergés dans l'huile utilisent de l'huile isolante (comme l'huile minérale ou l'ester synthétique) comme support d'isolation et de dissipation thermique. Les enroulements et le noyau de fer sont complètement immergés dans un réservoir d'huile scellé, avec une dissipation de chaleur obtenue par la circulation naturelle d'huile ou la circulation forcée d'huile. Généralement classés en classe d'isolation A, ils reposent principalement sur les propriétés de refroidissement et d'isolation de l'huile. Grâce au réservoir d'huile scellé, ils offrent une excellente résistance à l'humidité et peuvent s'adapter aux zones à forte humidité ou à haute altitude. Conçus autour des concepts de base de «dissipation thermique efficace et palier de grande capacité», ils sont largement utilisés dans des scénarios haute tension et haute puissance.

2. transformateur à sec

Les transformateurs de type sec adoptent principalement des matériaux isolants solides (tels que la résine époxy) ou des procédés de coulée d'air/sous vide, ne nécessitant aucune huile isolante. Leur dissipation thermique se fait principalement par refroidissement à air naturel ou par refroidissement à air forcé. Avec des cotes d'isolation plus élevées (généralement de classe F ou H), les transformateurs de type sec peuvent résister à des augmentations de température plus importantes. De plus, des procédés de coulée époxy de haute qualité garantissent des niveaux de décharge partielle extrêmement faibles, garantissant une fiabilité d'isolation opérationnelle à long terme. Bien qu'ils possèdent une résistance à l'humidité, des classes de protection spéciales (e.g., IP3X) ou des traitements résistants à l'humidité sont nécessaires pour les environnements à forte humidité (tels que les zones côtières), et leurs caractéristiques d'élévation de température sont affectées par l'altitude. La conception sans huile, une caractéristique de base, élimine fondamentalement les risques pour la sécurité tels que les fuites d'huile et les incendies, les rendant plus adaptés aux scénarios d'application avec des exigences strictes en matière de sécurité et d'environnement.

II. Comparaison entre les transformateurs à sec et immergés dans l'huile à la même capacité et au même niveau de tension (prenant 1000kVA/10-11kV à titre d'exemple)

Dans les projets pratiques, 1000 kVA, 10kV ou 11kV est l'un des niveaux de capacité et de tension les plus courants dans la distribution d'énergie industrielle et commerciale.

Dans les mêmes conditions de capacité et de tension, les transformateurs immergés dans l'huile et de type sec présentent des différences significatives de performances, de coût et de concentration d'application.

Dans les projets pratiques de Huawan New Energy, pour le même niveau de capacité, nous pouvons fournir des solutions immergées dans l'huile et de type sec, avec des conceptions optimisées ciblées basées sur l'environnement du projet, les caractéristiques de charge, et conditions de maintenance opérationnelle.

III. Adaptation de scénarios: Suggestions de sélection pour différents projets

1. Scénarios applicables pour les transformateurs immergé dans l'huile

• Les sous-stations extérieures, les systèmes de transformation montés sur des tampons et les projets de transmission et de distribution côté réseau électrique;

• Les parcs industriels, les grandes usines de fabrication et l'industrie métallurgique lourde (nécessitant une résistance aux charges d'impact ou aux surcharges fréquentes);

• Nouveaux projets énergétiques (centrales d'appoint photovoltaïques et éoliennes), avec une forte résistance aux intempéries et des avantages de coût évidents pour les grandes capacités;

• Rénovation du réseau électrique rural et projets industriels sensibles aux coûts initiaux avec des environnements d'installation autorisés.

2. Scénarios applicables pour les transformateurs à sec

• Complexes commerciaux urbains, immeubles de bureaux et super immeubles de grande hauteur (installés dans des sous-sols ou des puits électriques);

• Endroits bondés avec des exigences extrêmement élevées en matière de sécurité de l'alimentation électrique, comme les hôpitaux, les écoles et les centres de données;

• Les centres de transport en commun tels que les métros, les aéroports et les gares ferroviaires à grande vitesse (situés à proximité de zones bondées avec des normes de sécurité incendie élevées);

• Les environnements dangereux avec des exigences anti-explosion (p. ex. les industries chimiques et minières) ou les zones écologiquement sensibles comme les zones de protection des sources d'eau et les zones écologiquement sensibles;

• Scénarios limités dans l'espace tels que les salles de distribution d'énergie à l'intérieur, les installations au milieu du plancher et les sous-sols avec une ventilation limitée;

• Rénovation de la distribution de puissance des anciennes zones résidentielles.

3. Sélection de la pensée pour la gamme de chevauchement de capacité (1000kVA-2500kVA)

Pour les capacités au sein de cette gamme, une évaluation complète est requise: si installé dans un poste indépendant extérieur avec une équipe de maintenance professionnelle et un accent sur le rapport coût-efficacité à long terme, les transformateurs immergés dans l'huile sont préférés; s'ils sont installés à l'intérieur avec des exigences strictes en matière d'incendie et de protection de l'environnement ou un entretien gênant, les transformateurs de type sec sont plus appropriés.

IV. Coût et fonctionnement et maintenance

1. Coût d'investissement initial

• Transformateurs immergés dans l'huile: Coût de capacité unitaire inférieur, en particulier pour les scénarios de grande capacité, avec des avantages significatifs dans le prix d'achat initial. Convient aux projets aux budgets limités, mais les installations de prévention des incendies et de confinement des hydrocarbures peuvent devoir être envisagées.

• Transformateurs à sec: les processus de fabrication complexes entraînent un investissement initial plus élevé, mais aucune protection supplémentaire contre les hydrocarbures ou les installations de lutte contre les incendies n'est nécessaire.

2. Coûts de fonctionnement et de maintenance à long terme

• Transformateurs immergés dans l'huile: coûts de maintenance élevés, nécessitant des tests réguliers de qualité d'huile, des inspections de joints, une filtration ou un remplacement d'huile. Les dépenses d'exploitation et d'entretien cumulées à long terme sont relativement élevées.

• Transformateurs à sec: Fondamentalement, sans entretien, nécessitant uniquement des inspections simples de dépoussiérage et d'isolation, offrant plus d'avantages en termes de coûts d'exploitation à long terme.

3. Résumé

Les transformateurs immergés dans l'huile ont des coûts initiaux inférieurs mais des coûts d'exploitation et de maintenance plus élevés; les transformateurs de type sec ont des coûts initiaux plus élevés mais des coûts d'exploitation et de maintenance inférieurs.

V. Foire aux questions

Q: Le transformateur de type sec est-il vraiment totalement exempt d'entretien?

R: Pas entièrement, mais la maintenance est simple. Il s'agit principalement d'inspecter les fixations, d'enlever la poussière et de mener des tests de résistance d'isolement, sans avoir besoin de manipuler de l'huile isolante.

Q: Quel est le plus sûr, le transformateur immergé dans l'huile ou le transformateur de type sec?

R: Objectivement parlant, les transformateurs immergés dans l'huile comportent des risques de fuite d'huile et d'incendie par rapport aux transformateurs de type sec. Cependant, les inspections de sécurité sont indispensables pour les deux types.

Q: Quel transformateur doit être priorisé lorsque le budget est limité?

R: Pour les environnements extérieurs, les transformateurs immergés dans l'huile peuvent être prioritaires; pour les environnements intérieurs, même avec un budget limité, les transformateurs de type sec sont recommandés pour éviter les coûts supplémentaires des rectifications de sécurité ultérieures.

Q: Le choix d'une capacité de transformateur exactement appropriée est-il le plus rentable?

R: Une capacité correspondant exactement peut entraîner des coûts de remplacement plus élevés à l'avenir. Compte tenu de la croissance de la charge, la capacité doit être sélectionnée avec une marge de 15% 20%.

Q: Quelle est la différence de durée de vie entre les transformateurs immergés dans l'huile et de type sec?

R: Dans les mêmes conditions de fonctionnement, les transformateurs à sec ont une durée de vie de 3 à 5 ans de plus que les transformateurs immergés dans l'huile.

VI. Résumé de la pensée de sélection

1. le transformateur doit-il être installé à l'intérieur ou à l'extérieur? Existe-t-il des contraintes d'espace ou des environnements humides?

2. L'emplacement du projet a-t-il une réglementation stricte en matière de protection contre les incendies, d'explosion ou d'environnement?

3. quelles sont la capacité conçue et le niveau de tension? Est-il nécessaire de supporter des charges d'impact ou des surcharges fréquentes?

4. le projet est-il équipé d'une équipe de maintenance professionnelle? Une opération sans surveillance est-elle requise?

5. Le projet donne-t-il la priorité au coût d'investissement initial ou à la sécurité et à l'économie opérationnelle à long terme?

VII. Conclusion: pas de «meilleur», seulement «le plus approprié»

Les transformateurs immergés dans l'huile et de type sec présentent chacun des avantages techniques, sans supériorité ou infériorité absolue. Les transformateurs immergés dans l'huile se distinguent par leur compétitivité de base en termes de «grande capacité, de faible coût et de forte capacité de surcharge», s'adaptant aux grands projets extérieurs; les transformateurs de type sec mènent dans les applications d'environnement intérieur et sensible avec les points forts de «haute sécurité, faible entretien et respect de l'environnement."

La logique de sélection correcte devrait être: basée sur l'environnement d'installation du projet, en prenant les exigences de sécurité et d'environnement comme résultat net, en se concentrant sur les besoins de capacité et de tension, et en tenant compte du coût du cycle de vie. Pour les projets à grande échelle, spéciaux ou complexes, il est recommandé d'inviter des experts en alimentation et distribution et des fabricants de transformateurs pour des démonstrations spéciales pendant la phase de conception afin d'obtenir des plans de sélection personnalisés, jeter une base solide pour le fonctionnement sûr et stable du système d'alimentation.
