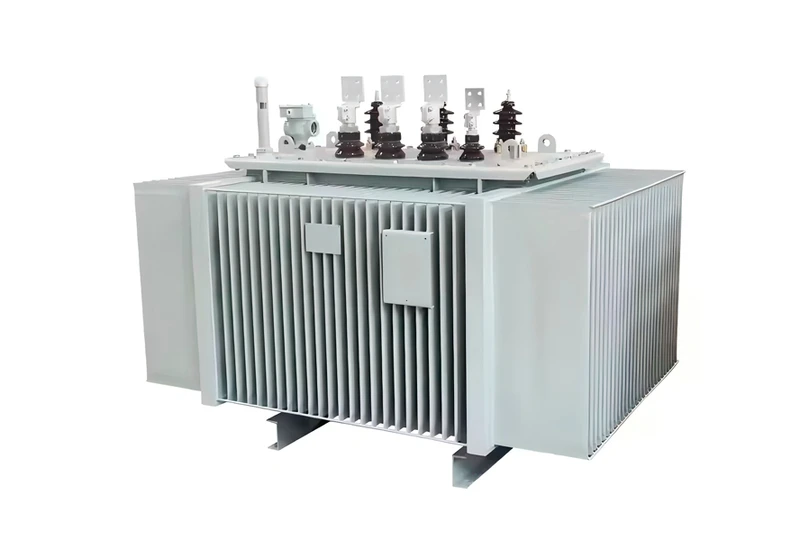

Transformateur de distribution immergé dans l'huile triphasé 33 & 35kV

Spécifications et paramètres du transformateur de distribution immergé dans l'huile triphasé 33kv et 35kv

Comme l'un des principauxFabricants de transformateurs de distributionHuawan se spécialise dans la fourniture de transformateurs de pointe et durables conçus pour des performances optimales et le respect de normes de qualité internationales strictes.

Quel est le poids typique d'un transformateur 33kV?

Le poids d'un transformateur de 33kV varie considérablement en fonction de son indice de kVA et de son type. Les unités plus petites, telles que les transformateurs de potentiel (PT) de 33kV, peuvent peser aussi peu que 90 kg environ. En revanche, les transformateurs de grande puissance peuvent dépasser 100,000 kg (100 tonnes). Pour les transformateurs de distribution de 33kV courants, comme une unité de 1000 kVA, le poids se situe généralement entre 3,000 et 4,000 kg, tandis que les modèles plus grands de 10 MVA vont souvent de 18,000 à 28,000 kg, influencé par des facteurs tels que la conception, le volume d'huile et des composants supplémentaires.

Comment un transformateur 33kV est-il installé?

L'installation d'un transformateur de distribution de 33kV nécessite une préparation approfondie du site, y compris une fondation solide, des systèmes de confinement d'huile et des dégagements adéquats pour la sécurité et la maintenance. Le processus consiste à positionner en toute sécurité le transformateur, à connecter des câbles haute tension et basse tension, à établir une mise à la terre appropriée et à effectuer des tests de pré-mise en service essentiels tels que la résistance d'isolement, le rapport de tours, et contrôles de qualité d'huile. Ces étapes garantissent un fonctionnement fiable et sûr lorsque le transformateur 33 kV abule la haute tension pour la distribution. Tout au long de l'installation, le strict respect des normes électriques et des procédures de sécurité, y compris les protocoles de lock-out/tagout, est essentiel.

Quelles sont les capacités communes des transformateurs 33kV?

Les capacités du transformateur de 33kV couvrent un large spectre, partant de petites unités de distribution à environ 30 kVA et s'étendant à des transformateurs de puissance massifs qui dépassent 30 MVA (30,000 kVA). Les applications typiques des transformateurs de distribution de 33kV vont de 100 kVA à 2500 kVA, tandis que les unités de sous-station plus grandes gèrent souvent des valeurs plus élevées telles que 10 MVA, 25 MVA, 40 MVA ou même 50 à 63 MVA. Ces capacités sont déterminées par le rôle du transformateur dans le réseau électrique, en particulier pour transmettre une puissance élevée sur de longues distances, avec des configurations courantes impliquant des niveaux de tension comme 110/33kV ou 220/33kV pour le transfert de puissance en vrac.

Transformateur de distribution 33kV vs 35kV
