Transformateur monté au pôle monophasé 100kVA

Ce transformateur immergé dans l'huile monophasé de 100kVA combine une grande fiabilité d'isolation immergée dans l'huile avec une installation montée sur le poteau peu encombrante, offrant une solution d'alimentation stable et rentable pour les scénarios de charge monophasée au terminal du réseau de distribution.

Transformateur immergé dans l'huile monté à un poteau monophasé 100kVA

Spécifications et paramètres

ParamètreDétails
Capacité évaluée100 kVA
Maximum Aucune Perte De Charge235 W
Pertes de charge maximales890 W
Douilles primairesSupport de couverture 35 kV (Qty:2)
Douilles secondaires1% double boulon oculaire w/1-14 goujon de douille secondaire (Qté: 3)
Robinets4-21/2% de robinets inférieurs à la valeur nominale
Tension primaire2400 V - 34500 V
Courant passionnant @ 100%≤ 0.6%
Reg.@0.8 facteur Pwr≤ 2.4%
ConfigurationConception standard
Dispositions de montageSupports de cintre (un ensemble)
Hausse de la température65 °C
Classe de refroidissementONAN
Fluide isolantHuile minérale
Fréquence60Hz
Norme d'efficacitéAucun
Tension primaire12470V Grd Y / 7200V
BIL95 kV
Classe kV15 kV
Voltage secondaire120 / 240 V
BL30 kV
Classe kV1.2 kV
RevêtementsManteau gris (Munsell 5BG7.0/0.4) ANSI70
Jauges et raccordsPRD, 35 SCFM (std)


Gamme de spécification

Capacité
(KVA)
Haute tension
(V)
Gammes de tapotementBasse tension
(V)
Perte (W)Dimension (mm)2016 DOE
Efficacité
Perte sans charge
(W)
Perte à la charge
(W)
WDH
102400
4160
7200
7620
12000
12470
13200
13800
14400
19920
24940
34500
± 2x2.5%110
120
208
240
277
347
415
416
480
600
690
60
80
100
120
130
150
330
370
450
620
850
1150
50052588598.70
1552056590598.82
2556059093598.95
37.561062593599.05
50635675103599.11
75745840103599.19
100770965103599.25
167795890103599.33
2509881001103599.39
33310121015103599.43


Transformateur et équipement de commutation
Besoin d'une aide rapide?
Demandez à nos experts en informatique et obtenez une réponse dans les 24 heures
Contact

Dessin et accessoires

dessin de transformateur monté sur poteau
dessin de transformateur monté sur poteau

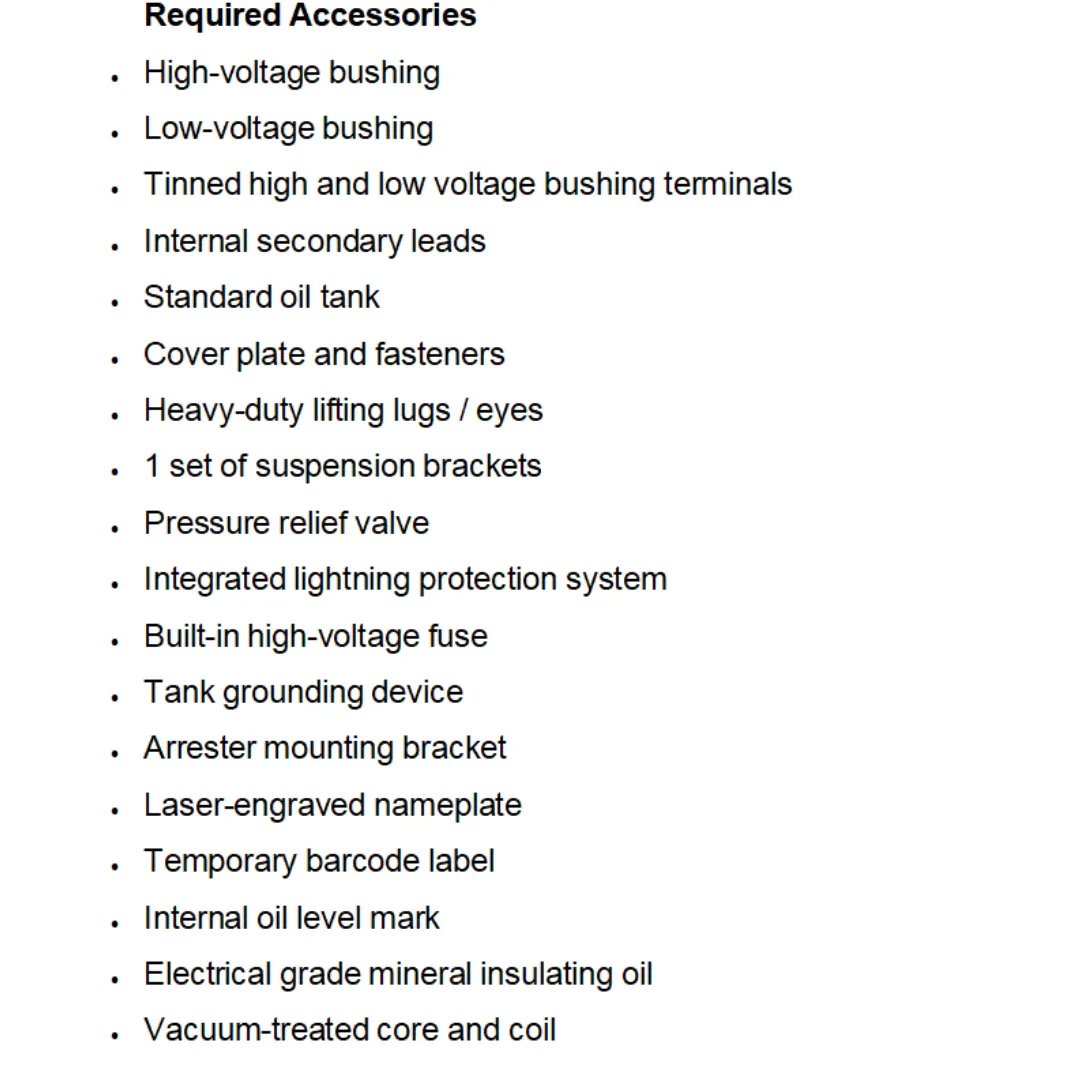

accessoires de transformateur sur poteau
accessoires de transformateur sur poteau

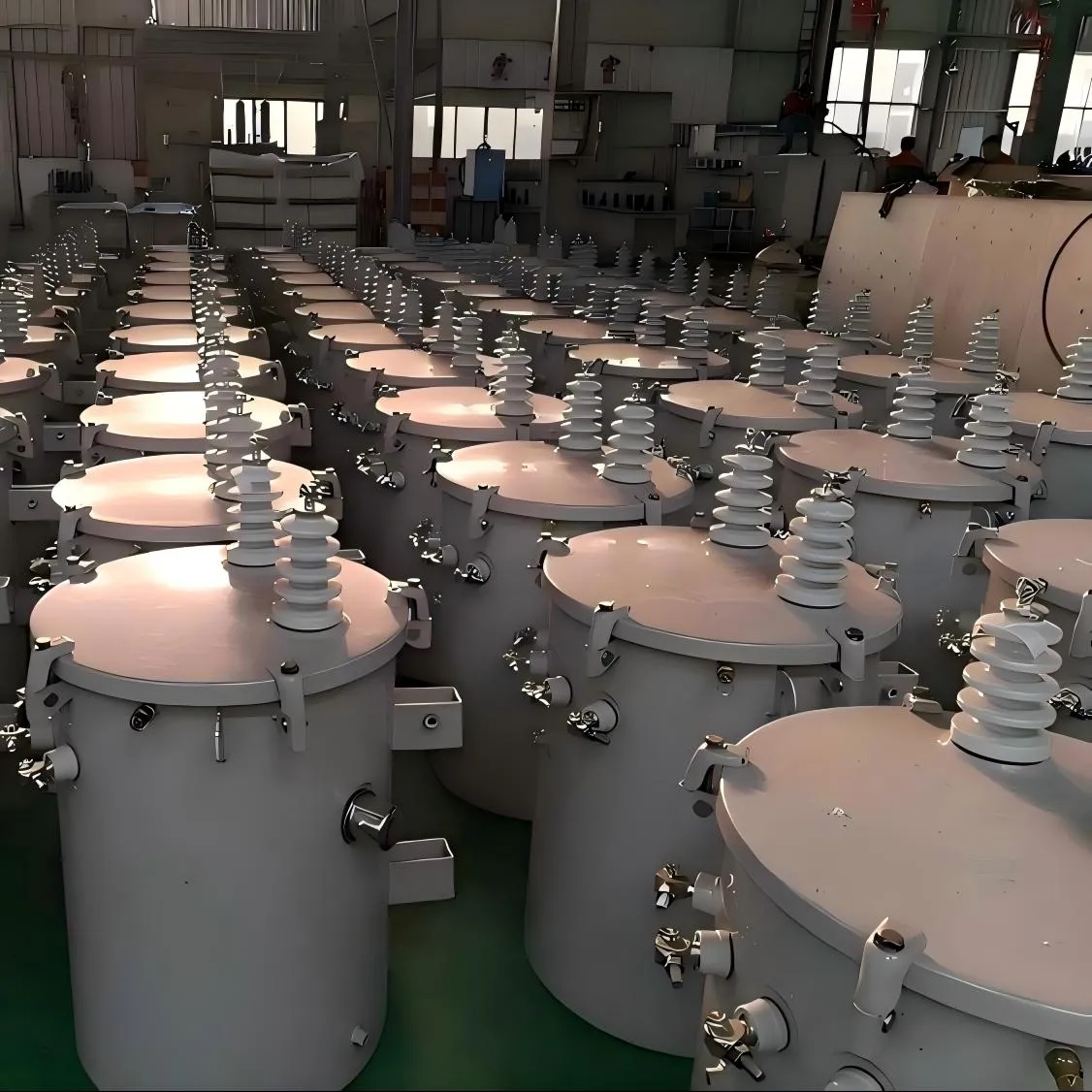

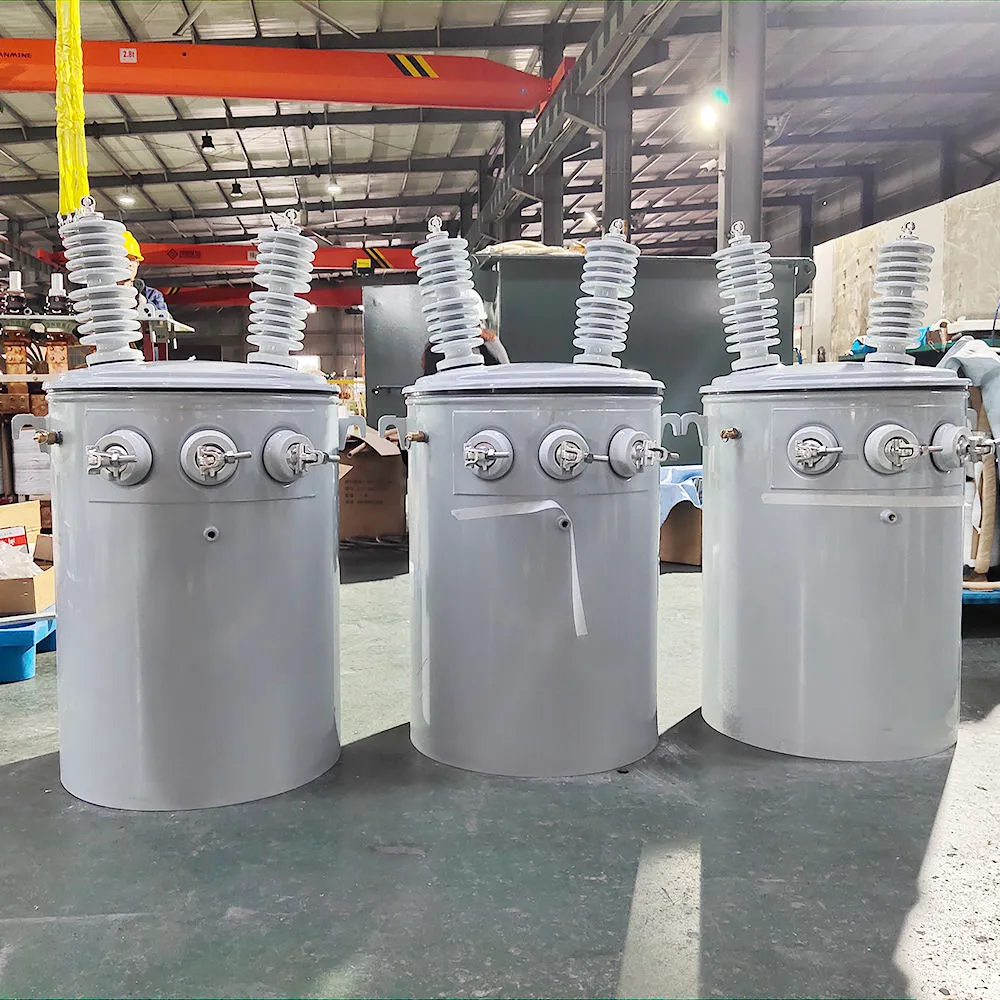

Photos de la production en usine

Photos de la production en usine
Photos de la production en usine
