Dans le fonctionnement stable des systèmes de puissance,TransformateursServir d'équipement de base pour la transmission et la conversion d'énergie. Leur efficacité opérationnelle détermine directement le niveau d'utilisation de l'énergie et a un impact significatif sur les coûts d'électricité et la rentabilité opérationnelle des entreprises. Avec l'expansion continue de la consommation d'énergie industrielle et des politiques nationales d'économie d'énergie de plus en plus strictes, la réduction des pertes électriques grâce à des calculs d'efficacité scientifique, une sélection appropriée des équipements, et la gestion opérationnelle optimisée est devenue une approche essentielle pour atteindre la conservation de l'énergie, l'amélioration de l'efficacité et le développement durable.
Cet article analyse systématiquement les concepts de base, les méthodes de calcul et les composants de perte de l'efficacité du transformateur. Il examine également les principaux facteurs d'influence à travers des études de cas pratiques et propose des stratégies exploitables pour améliorer l'efficacité, aider les entreprises à optimiser les performances du système électrique et à maximiser les avantages économiques. Pour ceux qui recherchent des solutions de transformateur à haut rendement, les informations fournies ici peuvent prendre en charge une sélection ciblée.
L'efficacité du transformateur est un indicateur clé de sa capacité de conversion d'énergie. Il est défini comme le rapport de la puissance de sortie à la puissance d'entrée, généralement exprimé en pourcentage:
Η = P₂ / P₁ × 100%
= P₂ / (P₂ + P₀ + Pₖ) × 100%
Où:
Η = efficacité
P₂ = puissance de sortie
P₁ = puissance d'entrée
P₀ = perte de noyau (perte sans charge)
Pₖ = perte de cuivre (perte de charge)
Idéalement, toute l'énergie électrique d'entrée serait fournie à la charge. Cependant, en raison des propriétés des matériaux et des limitations structurelles, diverses pertes se produisent pendant le fonctionnement, dissipant l'énergie sous forme de chaleur. Par conséquent, la puissance de sortie est toujours inférieure à la puissance d'entrée. Une efficacité plus élevée indique une perte d'énergie plus faible et une meilleure utilisation.
Étude de cas
Une entreprise de fabrication exploite un transformateur de 1000 kVA d'une puissance d'entrée de 1000 kW et d'une puissance de sortie de 970 kW, ce qui donne une efficacité de 97%. Si le transformateur fonctionne en continu pendant 8,000 heures par an, la perte d'énergie atteint 240,000 kWh, ce qui entraîne des coûts d'électricité substantiels-ce qui souligne l'importance d'améliorer l'efficacité.

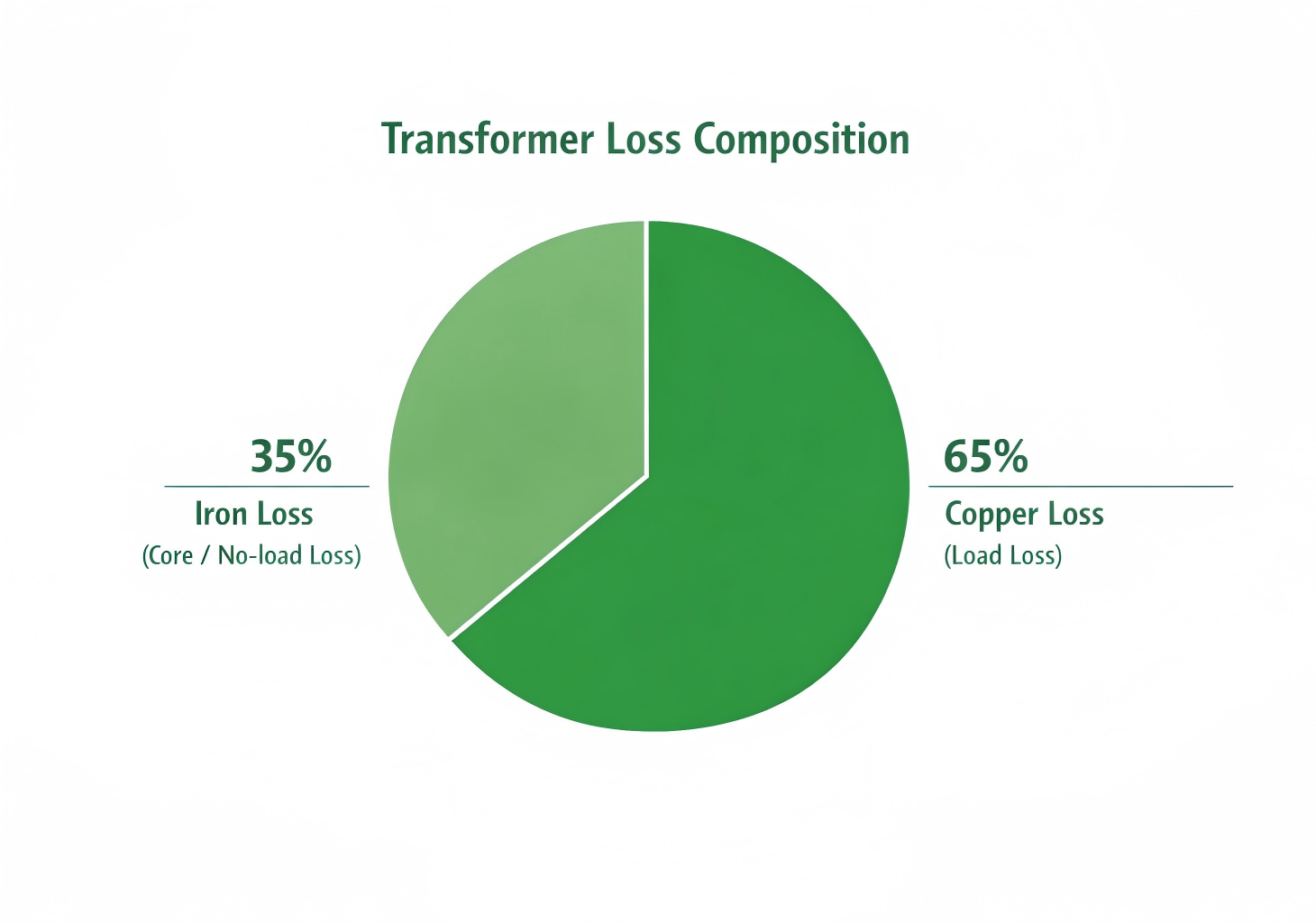

Les pertes de transformateur sont le principal facteur affectant l'efficacité et se composent de:
Perte totale = perte de base + perte de cuivre
La perte de noyau se produit chaque fois que le transformateur est sous tension, même sans charge. Il reste relativement constant et dépend de la tension et de la fréquence.
Composants:
Perte d'hystérésis: causée par une magnétisation répétée du matériau du noyau
Perte de courant de Foucault: courants induits dans le noyau qui génèrent de la chaleur
Facteurs d'influence:
Matériau du noyau: L'acier au silicium à haute perméabilité (par exemple, l'acier au silicium à faible perte) peut réduire les pertes d'environ 20%
Tension et fréquence: une tension ou une fréquence plus élevée augmente la perte de noyau

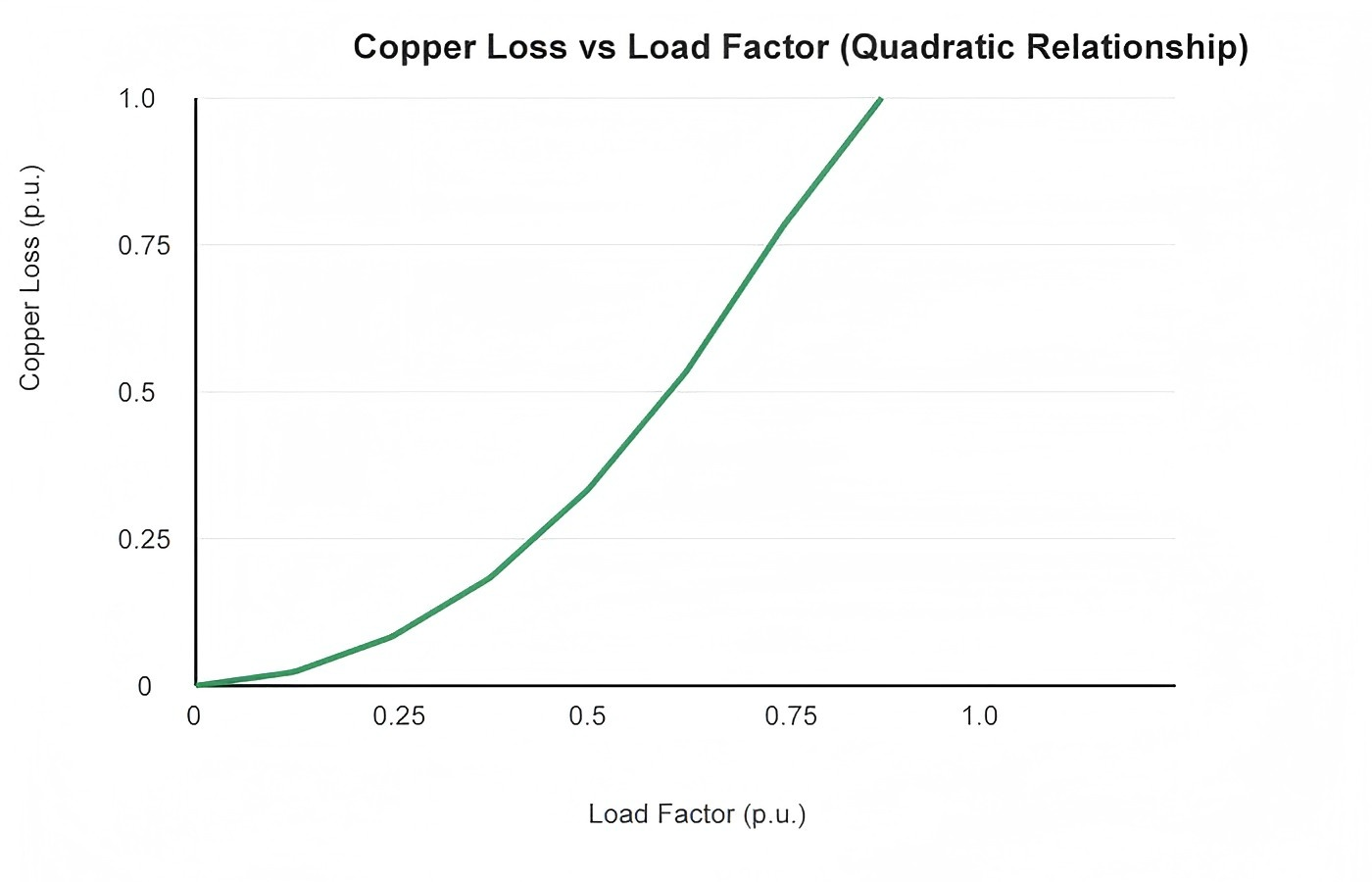

La perte de cuivre est causée par la résistance des enroulements du transformateur et augmente avec le carré du courant de charge.
Formule:
Perte de cuivre = Perte de cuivre à pleine charge × (facteur de charge) ²
Facteurs d'influence:
Taux de charge: une charge plus élevée entraîne une augmentation significative des pertes
Matériau d'enroulement et conception: les matériaux à haute conductivité (par exemple, le cuivre sans oxygène) et les structures d'enroulement optimisées réduisent la résistance
Core Formule:
Η = P₂ / (P₂ P₀ Pₖ) × 100%
Η = (β × Sₙ × cosφ) / (β × Sₙ × cosφ P₀) × 100%
Où:
Β = facteur de charge
Sₙ = capacité nominale
Cosφ = facteur de puissance
Un transformateur de 2000 kVA fonctionne sous:
Facteur de charge: 70%
Facteur de puissance: 0.9
Perte de noyau: 3 kW
Perte de cuivre à pleine charge: 20 kW
Étapes:
Perte de cuivre: 20 × (0.7 ²) = 9.8 kW
Perte totale: 3 + 9.8 = 12.8 kW
Puissance de sortie: 2000 × 0.7 × 0.9 = 1260 kW
Efficacité: 1260 / (1260 + 12.8) ≤ 98.99%
L'efficacité optimale se produit généralement entre la charge de 60% 80%:
Faible charge: la perte de noyau domine, réduisant l'efficacité
Charge élevée: la perte de cuivre augmente fortement
L'acier au silicium de haute qualité réduit la perte de noyau
L'enroulement optimisé réduit la perte de cuivre
La fabrication de précision minimise les pertes perdues
Haute température augmente la résistance → perte de cuivre plus élevée
Un mauvais refroidissement réduit l'efficacité
La poussière et l'humidité augmentent les pertes supplémentaires

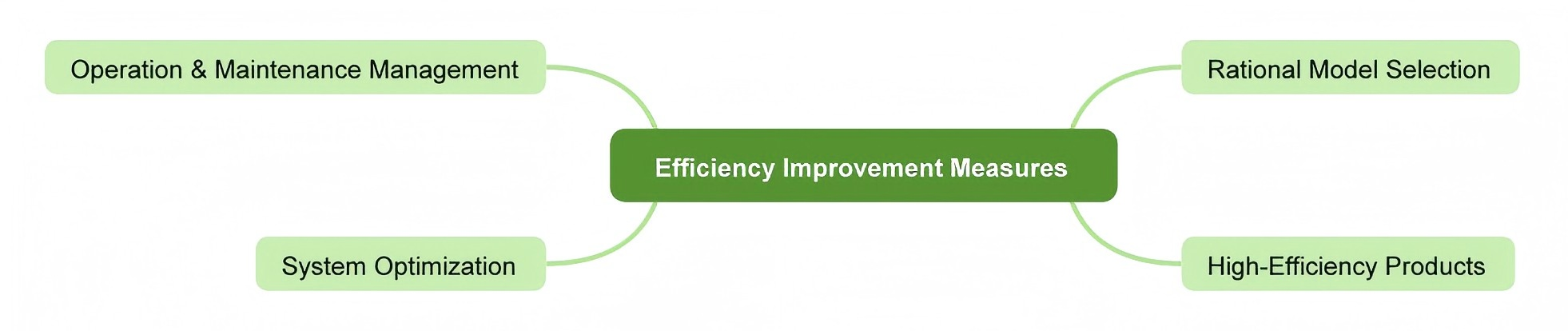

Associez la capacité du transformateur à la demande de charge réelle pour maintenir une plage de charge optimale.
Sélectionnez des transformateurs avec des cotes d'efficacité plus élevées pour réduire les pertes de base.
Une inspection et une maintenance régulières réduisent les pertes anormales et assurent un fonctionnement stable.
Installer une compensation de puissance réactive
Améliorer le facteur de puissance
Optimiser la disposition de la grille
Même une 1% amélioration de l'efficacité peut générer des économies annuelles importantes.
Une consommation d'énergie et des émissions de carbone plus faibles soutiennent les objectifs de conformité réglementaire et de durabilité.
Des pertes plus faibles réduisent l'augmentation de la température, prolongent la durée de vie et diminuent les taux d'échec.
L'efficacité du transformateur dépend non seulement de la conception, mais également de la qualité de fabrication et de la capacité de service.
Matériaux à faible perte
Conception électromagnétique optimisée
Processus stricts de contrôle de qualité
Solutions personnalisées
Guide de sélection
Analyse de l'efficacité énergétique
Conseil opérationnel
L'efficacité du transformateur n'est pas simplement une mesure technique-elle a un impact direct sur le contrôle des coûts énergétiques, la stabilité du système et le développement durable. Grâce à des calculs scientifiques, une sélection appropriée et un fonctionnement optimisé, les entreprises peuvent améliorer considérablement l'efficacité du système et réduire le gaspillage d'énergie.
Les transformateurs à haut rendement représentent une stratégie essentielle de réduction des coûts et d'amélioration des performances, ainsi qu'un moteur clé de la transformation verte dans le secteur de l'énergie.
Q: L'efficacité du transformateur plus élevée est-elle toujours meilleure?
R: Une efficacité plus élevée améliore les économies d'énergie, mais le coût et le retour sur investissement doivent également être pris en compte.
Q: Pourquoi l'efficacité du transformateur ne peut-elle pas atteindre 100%?
R: Les pertes de noyau et de cuivre sont inévitables en raison des limitations physiques et matérielles.
Q: Comment identifier les transformateurs écoénergétiques?
R: Vérifiez la perte sans charge, la perte de charge et les évaluations d'efficacité certifiées.
Q: Les vieux transformateurs devraient-ils être remplacés?
R: Les transformateurs de plus de 10 ans ont généralement des pertes plus élevées; les remplacer peut réduire considérablement les coûts énergétiques.
Q: Quels sont les risques de l'opération à faible charge?
R: Une faible charge augmente la proportion de perte de noyau, réduit l'efficacité et gaspille de l'énergie.
