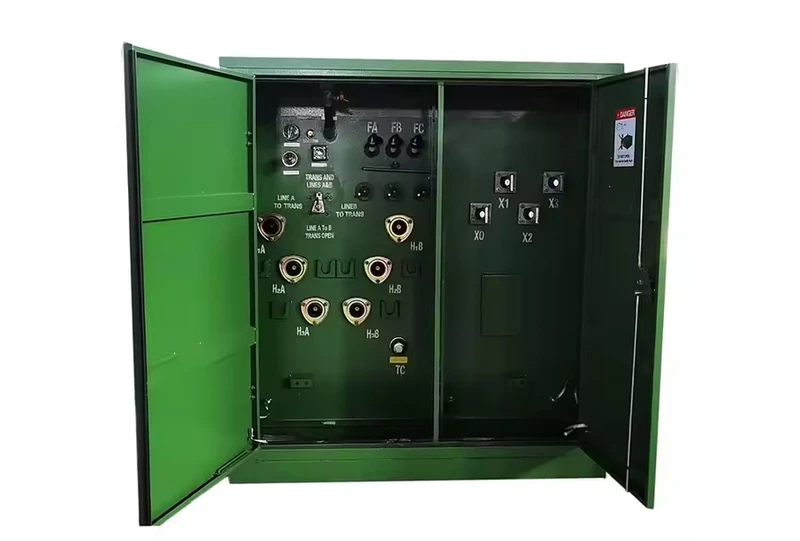

Transformateur de cadenas triphasé

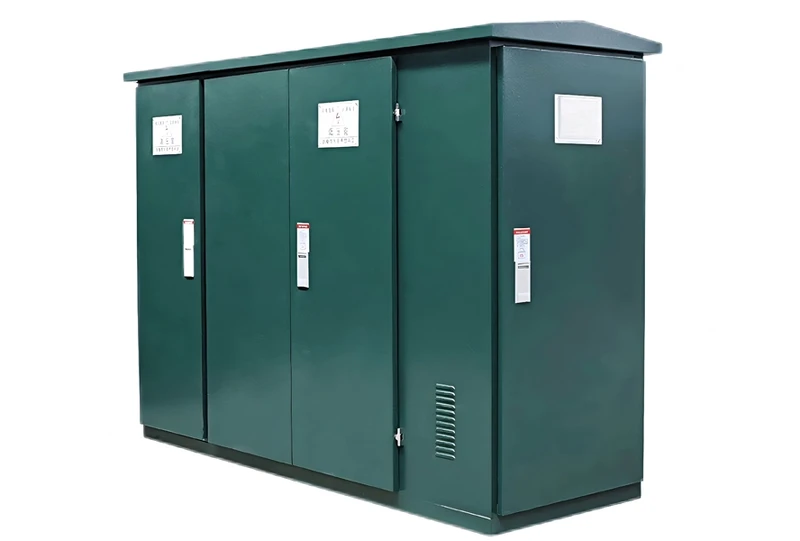

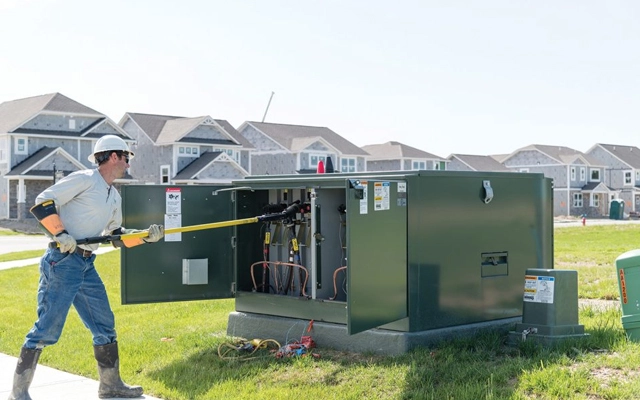

Un transformateur à montage en forme de bloc triphasé sert d'unité de distribution d'énergie robuste et tout-en-un adaptée aux sites de services publics, commerciaux ou de fabrication. Ces unités sont conçues pour supporter diverses conditions météorologiques et peuvent être placées à l'extérieur ou à l'intérieur, offrant une option fiable et sûre pour l'approvisionnement en électricité.

Les transformateurs typiques montés sur patin triphasé comportent six bobines: trois sur le côté primaire et trois sur le côté secondaire. Les bobines sont enroulées autour d'un noyau de fer en couches pour optimiser le couplage magnétique et réduire le gaspillage d'énergie.

Dans les configurations spécifiques de transformateurs montés sur patin triphasé, une limitation est que le côté secondaire offre une seule tension de sortie, nécessitant potentiellement des unités supplémentaires pour prendre en charge l'éclairage ou l'alimentation de sortie. De plus, comme certaines autres configurations, le secondaire n'a pas de point neutre pour la mise à la terre.

Les systèmes triphasés, généralement livrés via un transformateur monté sur patin triphasé, excellent pour les applications exigeantes en fournissant une plus grande puissance avec un rendement plus élevé, offrant un débit constant et ininterrompu idéal pour les équipements industriels et les grandes installations, en évitant les fluctuations de tension. Monophasé fonctionne bien pour les besoins domestiques de base comme les appareils et l'éclairage. La triphasée garantit des performances fiables pour les moteurs lourds, optimise l'utilisation des conducteurs en fournissant une puissance triple avec un câblage supplémentaire minimal et est vitale pour les opérations à forte intensité de puissance telles que les usines de fabrication, les concentrateurs de données, et stations de recharge EV.

Les transformateurs montés sur patin à 3 phases fonctionnent exclusivement avec un courant alternatif (AC). Ils s'intègrent dans les réseaux CA triphasés pour fournir une alimentation cohérente et sûre aux utilisateurs finaux.

Les tailles de transformateur montées sur patin triphasé font généralement référence à leur capacité de puissance en kVA, qui varient selon le fabricant et les normes telles que ANSI/IEEE ou CSA. Les options courantes vont de 45 kVA à 5000 kVA ou plus, avec des notes populaires telles que 75 kVA, 150 kVA, 300 kVA, 500 kVA, 750 kVA, 1000 kVA, 1500 kVA, 2500 kVA, et jusqu'à 10,000 kVA pour les unités plus grandes.

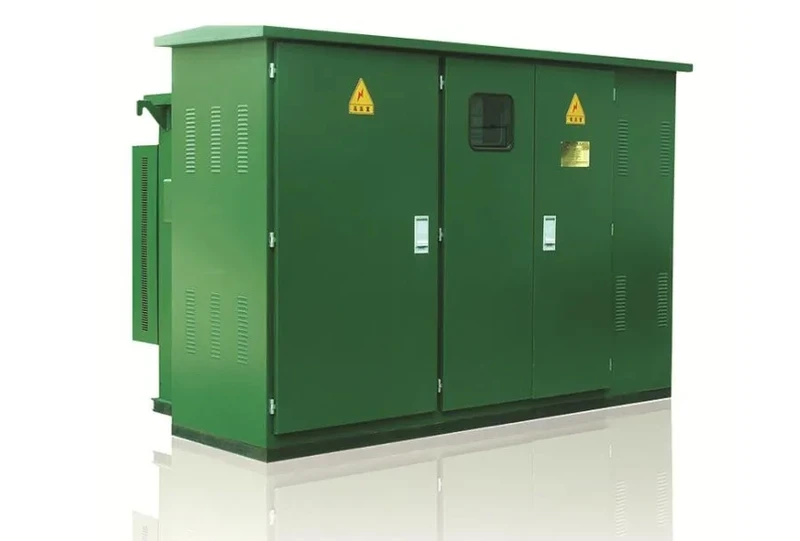

Les spécifications du transformateur monté à 3 pats de phase incluent souvent des détails sur les classes de tension (e.g., haute tension jusqu'à 34.5 kV ou plus), des configurations telles que l'alimentation en boucle ou l'alimentation radiale et le respect des normes d'efficacité telles que le DOE. Les dimensions physiques dépendent du kVA, de la tension et de la configuration, souvent spécifiées dans les normes d'installation sûre sur des dalles de béton.
