Transformateurs de puissance immergé dans l'huile de 35kV pour l'exploitation minière: solutions fiables par Huawan

Dans les systèmes d'alimentation minière, les principaux transformateurs de puissance jouent un rôle essentiel pour assurer la production continue et la sécurité opérationnelle. Les entreprises minières se caractérisent par de lourdes charges, des fluctuations de charge fréquentes et des environnements d'exploitation difficiles, qui imposent des exigences strictes sur la fiabilité du transformateur, la capacité de surcharge, les performances de refroidissement et la stabilité à long terme.

1. Aperçu du projet

Ce projet implique la construction d'unSous-station principale 35kVEt le système d'alimentation électrique associé pour une exploitation d'extraction de fer (mine de fer de Liusi), conçu pour fournir une électricité fiable pour les processus de production minière tels que l'extraction du minerai, le concassage, le transport et les installations auxiliaires.

Les opérations minières sont caractérisées par des charges très concentrées, des fluctuations de charge fréquentes et de longs cycles d'exploitation continus. La sous-station doit fonctionner en continu dans des conditions exigeantes tout en maintenant une forte capacité de surcharge et une régulation de la tension stable.

2. Spécifications techniques

Figure 1. Aperçu du transformateur d'huile 35kV SZ20-25MVA/35-NX2

3. Caractéristiques clés du projet

• Profil de charge complexe: Gère les courants de pointe élevés de la combinaison de gros moteurs, de concasseurs et de systèmes de convoyeur.

• Haute continuité: la production minière est très sensible aux interruptions; la configuration parallèle à double transformateur améliore la redondance.

• Environnements difficiles: conçu pour les conditions poussiéreuses, les variations de température extrêmes et le fonctionnement à long terme des charges lourdes.

4. Mise en œuvre et normes du projet

La sous-station a été mise sous tension et mise en service avec succès en avril 2025 (avec positionnement sur site en décembre 2024), et les transformateurs ont répondu à toutes les exigences de conception et d'exploitation.

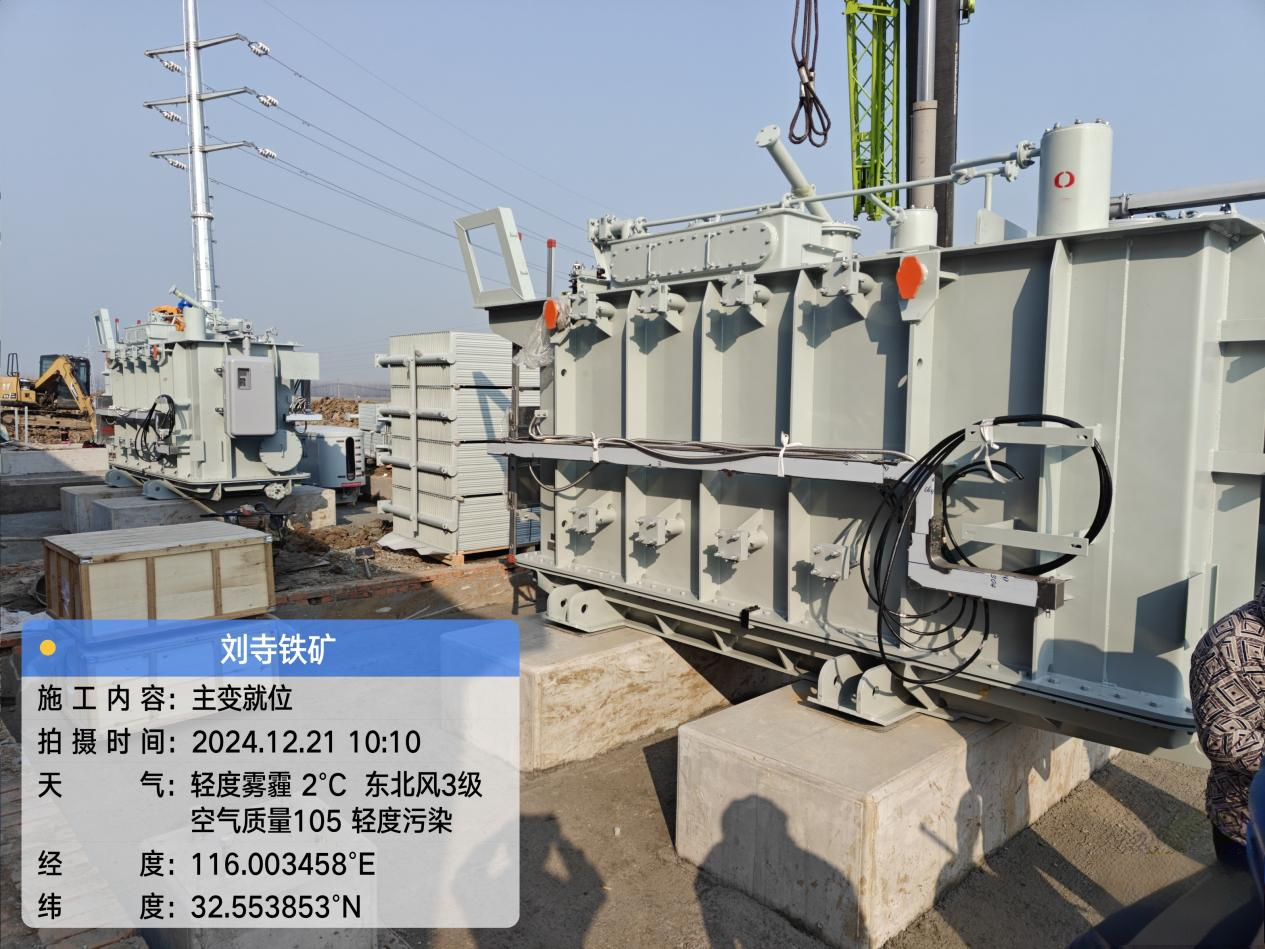

Figure 2. Positionnement du transformateur principal sur le site

Conformité internationale:

Les transformateurs Huawan sont conformes aux normes IEC 60076 (Power Transformers) et peuvent être personnalisés pour répondre aux normes ANSI / IEEE C57 pour les projets orientés vers l'exportation.

5. Test d'acceptation d'usine (FAT)

Avant la livraison, les transformateurs de puissance immergés dans l'huile de SZ20-25000/35 ont subi des tests d'acceptation d'usine complets (FAT) conformément à la CEI 60076 et aux normes internationales pertinentes, garantissant des performances fiables dans des conditions d'exploitation d'extraction exigeantes.

La portée FAT incluse, mais sans s'y limiter:

• Enroulement DC mesure de la résistance

• Rapport de tension et vérification du déplacement de phase

• Test de courant sans perte de charge et sans charge

• Perte de charge et test d'impédance de court-circuit

• Test de tension de résistance AC appliqué

• Test de résistance à la tension induite

• Tests de résistance diélectrique d'huile isolante et de qualité d'huile

• Tests opérationnels et de commutation du changeur de prise à charge (OLTC)

• Ces tests ont vérifié les performances électriques du transformateur, l'intégrité de l'isolation, le comportement thermique et la fiabilité de la régulation de la tension, garantissant ainsi un fonctionnement sûr et à long terme dans la sous-station minière.

6. pourquoi choisir des transformateurs immergé dans l'huile pour l'exploitation minière?

Capacité thermique élevée: mieux adapté aux charges lourdes et fluctuantes comme le concassage et le levage. Refroidissement supérieur: La combinaison du refroidissement à air naturel et forcé (ONAN/ONAF) maintient des températures sûres.

Contrôle de tension en temps réel: OLTC à haute tension ajuste la tension sans interruption de courant, protégeant l'équipement en aval.

Expertise Huawan dans les transformateurs de puissance minière

• Compréhension approfondie des caractéristiques de la demande d'énergie minière

• Personnalisé35kV/Solutions de transformateur immergé dans l'huile 110kV / 220kV

• Conformité avec les normes IEC, GB et utilitaires

• Concentrez-vous sur l'efficacité du cycle de vie et la fiabilité à long terme

• Vaste expérience dans les projets miniers, métallurgiques, cimentiers et industriels lourds

7. FAQ

Q: Pourquoi utiliser des transformateurs immergés dans l'huile dans l'exploitation minière?
R: Ils offrent une capacité thermique plus élevée, une capacité de surcharge plus forte et un meilleur refroidissement pour les opérations minières continues.

Q: Quel est l'avantage d'un OLTC?
R: Il permet la régulation de la tension sans interrompre l'alimentation, assurant une tension stable aux équipements miniers sensibles.

Q: Huawan peut-il personnaliser pour les projets internationaux?

A: Oui, nous fournissons des conceptions flexibles conformes aux normes IEC, GB, et ANSI/IEEE dans le monde entier.
