Dans le total des coûts d'exploitation des usines, des parcs industriels et des projets d'infrastructure, les coûts d'électricité sont généralement la troisième plus grande dépense, juste après les matières premières et les ressources humaines. Bien que nous soyons pleinement engagés à optimiser les lignes de production et à intensifier la conservation de l'énergie dans la gestion, nous avons négligé une source de coûts cachée qui érode continuellement les bénéfices-Transformateurs de distribution? Ils sont non seulement le cœur de l'alimentation électrique, mais aussi un angle mort potentiel dans le contrôle des coûts. Optimiser leur efficacité énergétique, c'est s'emparer de profits tangibles.
Les pertes de transformateur sont bien plus qu'une simple «consommation d'énergie de secours»; ils représentent un problème d'efficacité énergétique systématique qui affecte directement la performance financière d'une entreprise.
1. Perte sans charge (perte de fer)

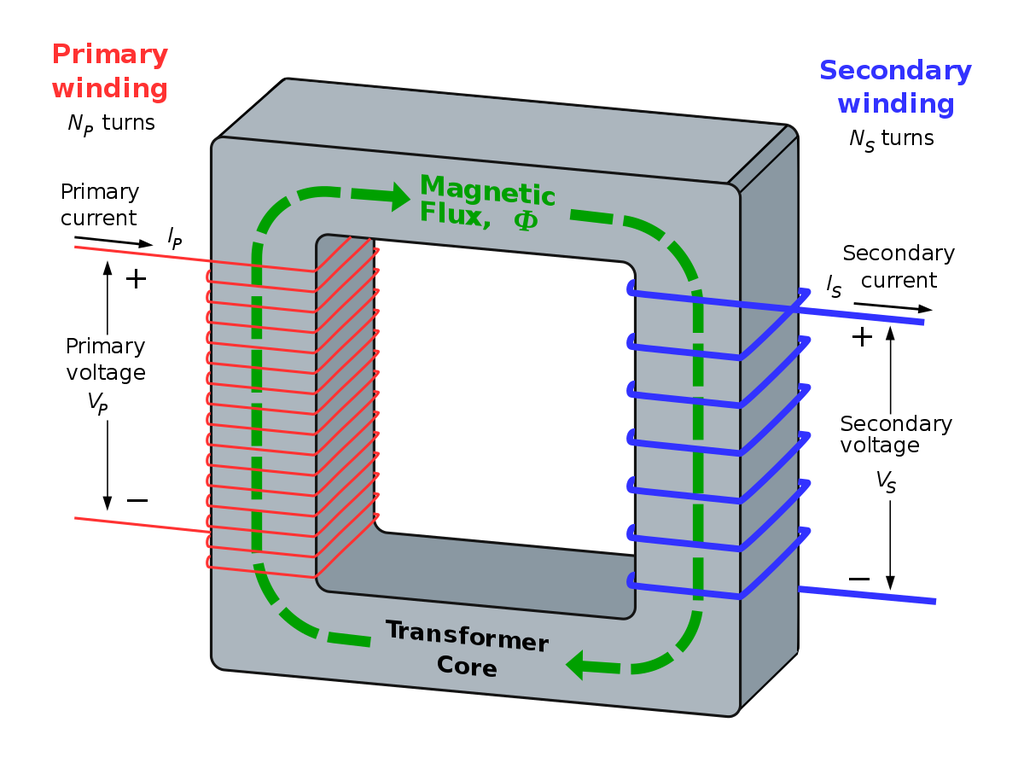

La perte sans charge fait référence à la consommation d'énergie fixe qui se produit lorsqu'un transformateur est connecté à une source d'alimentation-même si son côté secondaire ne porte aucune charge-pour maintenir le champ magnétique interne (excitation). Cette perte consiste principalement en une perte d'hystérésis et une perte de courants de Foucault:
Perte d'hystérésis: provient de la dissipation d'énergie causée par le frottement entre les domaines magnétiques à l'intérieur du noyau de fer lorsqu'il est magnétisé à plusieurs reprises et démagnétisé dans un champ magnétique alternatif.
Perte de courant de Foucault: se produit lorsqu'un champ magnétique alternatif induit des courants circulaires (courants de Foucault) dans le noyau de fer, entraînant une perte d'énergie thermique.
Une caractéristique clé de la perte sans charge est qu'il s'agit d'une perte constante inhérente. Il persiste tant que le transformateur est connecté au réseau électrique et son ampleur est déterminée par le matériau du noyau et le processus de fabrication une fois que le transformateur est conçu et produit. Pour un transformateur ancien ou inefficace, les coûts d'électricité résultant de la perte sans charge sont purs, les dépenses d'exploitation fixes à long terme-similaires aux coûts «métaboliques de base» d'une entreprise-et devraient être la priorité absolue dans les rénovations d'économie d'énergie.
2. perte de charge (perte de cuivre)
La perte de charge est une perte variable qui se produit lorsqu'un transformateur fonctionne sous charge: le courant circule à travers les enroulements haute et basse tension, générant de la chaleur en raison de la résistance inhérente des conducteurs. Il comprend également les pertes parasites causées par les champs magnétiques de fuite dans les composants structurels.
Sa caractéristique principale est qu'il est proportionnel au carré du courant de charge (P ∝ I²). Cela signifie que si le courant de charge double, la perte quadruplera. De plus, la résistance du conducteur augmente avec la température-sous la même charge, des températures de fonctionnement plus élevées du transformateur entraîneront une plus grande perte de charge. Par conséquent, la perte de charge est un coût dérivé direct des activités de production d'une entreprise: plus la production est occupée, plus les coûts d'électricité résultant de cette perte sont élevés.
L'efficacité de fonctionnement d'un transformateur est étroitement liée à son facteur de charge. Le faire fonctionner longtemps dans un état d "" équipement surdimensionné pour faible charge "(facteur de charge trop faible) ou une charge élevée proche de la limite poussera son efficacité opérationnelle globale loin du point de fonctionnement économique optimal, ce qui entraînera un gaspillage énergétique important.
3. Coûts cachés
Les pertes élevées s'accompagnent généralement d'une production excessive de chaleur, ce qui accélère le vieillissement des matériaux d'isolation et augmente le risque de temps d'arrêt. Les pertes causées par les temps d'arrêt sont bien plus importantes que le gaspillage d'énergie lui-même. Dans le même temps, une chaleur excessive augmente également la consommation d'énergie supplémentaire du système de refroidissement et entraîne des besoins de maintenance plus fréquents.
Exemple

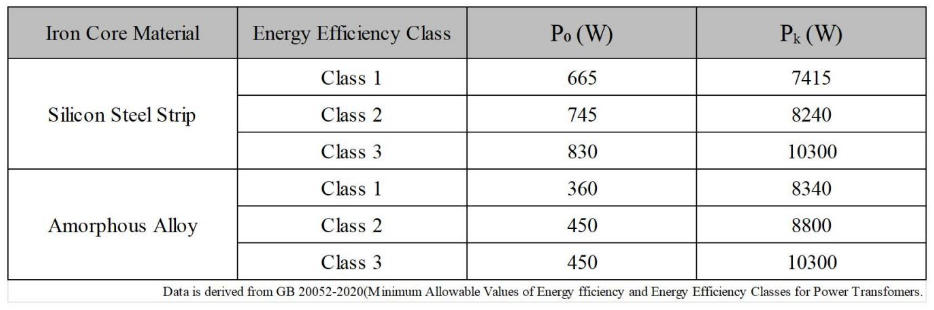

Prenez un transformateur triphasé immergé dans l'huile de 1000kVA avec une tension nominale de 10kV à titre d'exemple (matériau de base: tôles d'acier au silicium):
Formule de perte totale: P = P₀ Pₖ × β²
(Où β est le facteur de charge, en prenant une valeur moyenne de l'industrie de 60%, c'est-à-dire β = 0.6)
Efficacité énergétique classe 2: P₂ = 745 + 8240 × 0.6 ² = 3711.4 W
Efficacité énergétique classe 3: P₃ = 830 + 10300 × 0.6 ² = 4538 W
Pour un fonctionnement annuel continu (8760 heures), les économies d'énergie annuelles du produit d'efficacité énergétique de la classe 2 par rapport au produit de la classe 3 1 sont les suivantes:
ΔWₙₑₑ, (Économies annuelles d'énergie) = (P₃ - P₂) × 8760 = 7241 kWh
Stratégie 1:
Investissez dans les transformateurs à haute efficacité énergétique pour un retour sur investissement à long terme
Sélectionner de manière proactive des transformateurs à haute efficacité énergétique qui dépassent les normes obligatoires minimales. Dans le document final de la règle relative aux «Normes de conservation de l'énergie pour les transformateurs de distribution» (RIN 1904-AE12), le Département américain de l'énergie (DOE) a effectué une analyse des coûts du cycle de vie des transformateurs de distribution, montrant que la durée de vie moyenne de ces équipements est d'environ 32 ans.
L'étude a révélé que bien que les transformateurs à haut rendement aient des coûts d'achat plus élevés, leurs coûts totaux de cycle de vie sont inférieurs. Pour la plupart des équipements typiques commerciaux et industriels, le recouvrement des coûts peut être réalisé en quelques années seulement. Ainsi, investir dans des transformateurs à haute efficacité énergétique n'est pas seulement une mesure directe de contrôle des coûts, mais améliore également les capacités de gestion de l'énergie d'une entreprise, soutenant fortement ses objectifs de développement durable et de fabrication verte.
Stratégie 2:
Optimiser le calcul et la gestion de la charge du transformateur
La clé est de remédier à l'inadéquation à long terme entre la capacité du transformateur et la charge réelle. Effectuez une analyse professionnelle de la charge pour saisir avec précision les modes de consommation d'énergie:
Si le facteur de charge moyen reste faible pendant une longue période, remplacez le transformateur par une unité de plus grande capacité d'adaptation.
Pour les installations avec de grandes fluctuations de charge, configurez un schéma d'alimentation combiné multi-transformateur pour vous assurer que le transformateur fonctionne toujours dans la plage à haut rendement.
Pendant ce temps, si les conditions le permettent, déployez un système de surveillance en ligne pour suivre les paramètres clés (tels que la charge et la température) en temps réel et coordonnez-le avec un système de refroidissement intelligent pour maintenir l'environnement d'exploitation optimal. Cette approche basée sur les données peut améliorer les stratégies de maintenance de la réparation passive à la maintenance prédictive, réduisant ainsi les pertes tout en améliorant considérablement la fiabilité de l'alimentation électrique et la durée de vie des actifs.
Q: Quels sont les types de pertes invisibles dans les transformateurs? Quelle est l'importance de leur impact?
A: Il existe deux types:
Perte sans charge (perte de fer, existe dès qu'elle est mise sous tension);
Perte de charge (perte de cuivre, proportionnelle au carré du courant).
Impact: les pertes élevées augmentent les coûts d'électricité, accélèrent le vieillissement et augmentent le risque d'arrêt.
Q: Comment sélectionner des transformateurs à haute efficacité? Sont-ils rentables?
R: Priorisez les produits à haut rendement de classe 2 ou plus élevé. Bien que le coût initial soit légèrement plus élevé, l'investissement peut être récupéré grâce à des frais d'électricité économisés, ce qui les rend plus économiques tout au long du cycle de vie.
Q: Une faible charge ou une surcharge aggraveront-elles les pertes? Comment le résoudre?
A: Oui! Une faible charge gaspille de l'énergie électrique et une surcharge augmente les pertes. Solutions: remplacer par des transformateurs de capacité correspondante, adopter une alimentation combinée multi-transformateurs, déployer des systèmes de surveillance et de refroidissement intelligents, etc.
Q: Quelle est la période de récupération pour les transformateurs à haute efficacité? Quels sont les avantages à long terme?
R: La période de récupération est de 4 à 10 ans pour les scénarios industriels/commerciaux. Les avantages à long terme comprennent la réduction des frais d'électricité, la réduction des coûts d'entretien, la diminution des risques d'arrêt et le respect des politiques environnementales.
Q: Comment Huawan peut-il aider à optimiser l'efficacité énergétique?
R: Fournissez des produits personnalisés en fonction de vos besoins pour vous aider à réaliser rapidement votre plan d'optimisation de l'efficacité énergétique.
Dans l'environnement industriel hautement concurrentiel d'aujourd'hui, la gestion stratégique des coûts est cruciale. Optimiser l'efficacité énergétique deTransformateurs de distributionEst un investissement fiable à long terme-il améliore non seulement efficacement les marges bénéficiaires, mais améliore également la résilience opérationnelle d'une entreprise.
