Enroulements cuivre vs aluminium: une analyse complète de la sélection des matériaux pour les transformateurs de distribution

Enroulements de cuivre et enroulements d'aluminium deTransformateurs de distributionSont les principaux facteurs de différenciation qui affectent leurs performances, leur coût et leur durée de vie. Il existe des différences significatives entre les deux en termes de propriétés des matériaux, de performances électriques, d'économie et d'exigences de fonctionnement et de maintenance. Cet article analysera à partir de multiples perspectives pour fournir une compréhension globale de leurs distinctions.

Comparaison des performances électriques

Pertes et efficacité

• Les enroulements de cuivre ont une conductivité électrique élevée, ce qui entraîne des pertes de cuivre plus faibles sous le même courant. Par exemple, un transformateur de 1000kVA avec des enroulements de cuivre a des pertes de cuivre 15%-25% inférieures à celles avec des enroulements en aluminium lorsqu'il fonctionne à pleine charge. Il économise l'électricité pendant le fonctionnement à long terme et répond aux exigences de conception d'économie d'énergie.

• Les enroulements en aluminium ont une faible conductivité électrique, de sorte que leur section transversale doit être augmentée pour réduire la résistance. Cependant, les pertes de cuivre sont encore légèrement plus élevées et l'efficacité est 1% 3% inférieure.

Capacité de surcharge

• Les enroulements de cuivre ont un point de fusion élevé (1083 ℃) et une excellente stabilité thermique. Lorsqu'elle est surchargée, la température augmente lentement et l'isolation n'est pas facilement endommagée. Ils peuvent résister à la surcharge pendant 1-2 heures.

• Les enroulements en aluminium ont un point de fusion bas (660 ℃). Lorsqu'elle est surchargée, la température augmente rapidement, ce qui entraîne facilement un vieillissement d'isolation ou des courts-circuits. Ils ne peuvent supporter une surcharge que pendant moins de 30 minutes, le taux de charge doit donc être strictement contrôlé.

Hausse de la température et dissipation thermique

• Les enroulements de cuivre ont une conductivité thermique élevée (401 W/(m · K)), permettant un transfert de chaleur rapide et une élévation de température plus basse (5 à 10K inférieure à celle des enroulements d'aluminium).

• Les enroulements en aluminium ont une faible conductivité thermique (237 W/(m · K)), ce qui facilite l'accumulation de chaleur. Des radiateurs plus grands ou des structures améliorées doivent être conçus; sinon, la durée de vie de l'isolation sera raccourcie.

Comparaison de l'économie

Coût d'achat initial

Par exemple, pour un 2500kVATransformateur immergé dans l'huile, Le coût du matériau de la version à noyau d'aluminium est d'environ 40% 60% inférieur à celui de la version à noyau de cuivre, et la différence de prix globale varie de 30% à 50%. L'utilisation d'un transformateur à noyau d'aluminium peut réduire considérablement l'investissement initial.

Coût de fonctionnement à long terme

• Les enroulements de cuivre ont de faibles pertes de cuivre, de sorte que le coût d'électricité économisé pendant le fonctionnement à long terme peut couvrir la différence de prix initiale. De plus, leur cycle de maintenance est plus long, ce qui entraîne des coûts de maintenance inférieurs.

• Les enroulements en aluminium ont des pertes de cuivre élevées, entraînant des coûts d'électricité 5% 10% plus élevés. De plus, leur isolation vieillit plus rapidement, nécessitant des inspections fréquentes et entraînant des coûts de maintenance plus élevés.

Différence de vie de service

• Les enroulements de cuivre ont une bonne stabilité chimique et une résistance à haute température, avec une durée de vie conçue de 25 à 30 ans.

• Les enroulements en aluminium sont sujets à l'oxydation et ont une élévation de température élevée, avec une durée de vie conçue de 15 à 20 ans.

Analyse du marché

En Chine, où se trouve l'usine Huawei, le State Grid et le marché grand public utilisent principalement des transformateurs à noyau de cuivre. L'utilisation de transformateurs à noyau d'aluminium dans le réseau d'État chinois est considérée comme un acte sérieux de coupe de coins par les fournisseurs et entraînera des sanctions sévères. Cependant, compte tenu du retour sur investissement, la plupart des nouvelles centrales énergétiques utilisent des transformateurs à noyau d'aluminium dans leurSous-stations emballéesPour réduire les coûts de construction.

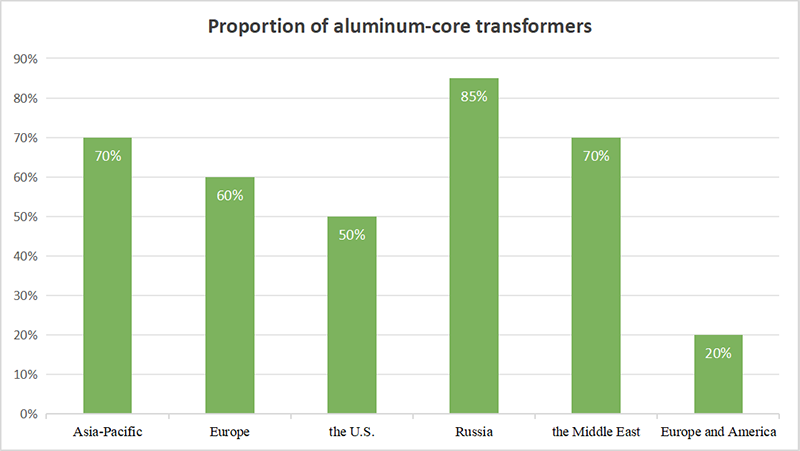

Globalement, 80% deTransformateurs de distributionSont en aluminium-noyau. Des pays comme ceux du Moyen-Orient et de Russie utilisent des transformateurs à noyau d'aluminium. La raison principale est l'avantage de coût significatif, qui correspond fortement aux besoins fondamentaux de la construction d'infrastructures à grande échelle au Moyen-Orient et de la couverture du réseau électrique à grande surface en Russie (en particulier dans les régions éloignées) pour un «équipement léger et à faible coût». Dans le même temps, il peut également réduire la dépendance sur les ressources de cuivre importées, équilibrant l'économie et la stabilité de la chaîne d'approvisionnement.

Recommandations de sélection

Les enroulements de cuivre conviennent à:

1. Zones à charge complète/surcharge fréquente à long terme (par exemple, zones centrales urbaines, parcs industriels)

2. Projets avec des exigences élevées en matière d'économie d'énergie et de longue durée de vie (par exemple, ingénierie municipale, grandes entreprises)

3. Environnements difficiles tels que la température et l'humidité élevées (par exemple, les zones côtières)

Les enroulements en aluminium conviennent à:

1. zones rurales à faible charge (faible taux de charge, petites fluctuations)

2. Projets d'infrastructure temporaires (p. ex. chantiers de construction, logements temporaires)

3. Scénarios sensibles aux coûts initiaux et acceptant un entretien régulier

Foire aux questions

Q: Quelles sont les différences de performance de base entre les transformateurs enroulés en cuivre et en aluminium? À quels scénarios conviennent-ils respectivement?

A: Les différences de base se concentrent sur 3 dimensions clés:

1. Efficacité énergétique: La conductivité des enroulements de cuivre (58 MS/m) est beaucoup plus élevée que celle de l'aluminium (37 MS/m). Pour les modèles 1000kVA, la perte de cuivre à pleine charge est de 15% à 25% inférieure et l'efficacité est de 1% à 3% plus élevée;

2. Capacité de surcharge et résistance à la chaleur: le cuivre a un point de fusion de 1083 ℃ et peut résister à la surcharge pendant 1-2 heures, tandis que l'aluminium (point de fusion 660 ℃) ne peut résister à la surcharge que jusqu'à 30 minutes;

3. Durée de vie et stabilité: La durée de vie des enroulements en cuivre est de 25 à 30 ans, contre 15 à 20 ans pour les enroulements en aluminium.

Q: Le coût d'achat initial des transformateurs enroulés en aluminium est de 30% à 50% inférieur à celui des transformateurs enroulés en cuivre. Qu'est-ce qui est le plus rentable pour une utilisation à long terme?

R: La décision doit être basée sur «cycle de service + facteur de charge»:

1. Scénarios à court terme et à faible charge (e.g., chantiers de construction temporaires, zones de distribution d'énergie en milieu rural): les enroulements en aluminium ont un coût initial 30% 50% inférieur (en prenant comme exemple les modèles immergés dans l'huile de 2500kVA). Lorsque le facteur de charge est faible, la différence de perte de cuivre est faible, ce qui rend les enroulements en aluminium plus rentables;

2. Scénarios à long terme et à pleine charge (e.g., parcs industriels, ingénierie municipale): Bien que les enroulements en cuivre aient un coût initial plus élevé, ils permettent d'économiser 5% 10% de frais annuels d'électricité, et la différence de prix initiale peut être récupérée dans les 2 à 5 ans. Avec une durée de vie d'environ 10 ans de plus et des coûts de fonctionnement et de maintenance inférieurs, les enroulements en cuivre sont plus économiques tout au long du cycle de vie.

Q: Quels problèmes les transformateurs à bobines d'aluminium sont-ils sujets dans des environnements humides à haute température ou sous surcharge fréquente? Comment les éviter?

R: Les principales lacunes des enroulements en aluminium sont «oxydation facile + élévation de température élevée»: dans les environnements à haute température et humides, le taux d'oxydation des fils d'aluminium s'accélère, conduisant à une résistance de contact accrue et à un vieillissement d'isolation accéléré; sous surcharge fréquente, la température augmente rapidement, ce qui peut facilement provoquer des défauts de court-circuit. Solutions d'évitement:

1. Si des enroulements en aluminium doivent être sélectionnés, optimisez la conception du radiateur (augmentez la zone de dissipation thermique) et contrôlez strictement le facteur de charge (évitez un fonctionnement à long terme dépassant 50% de la charge nominale);

2. Pour les scénarios de surcharge à haute température, humide et fréquente (e.g., parcs industriels côtiers), donnez la priorité aux enroulements de cuivre-leur conductivité thermique (401 W/m · K) est 1.7 fois celle de l'aluminium, avec une élévation de température de 5 à 10K inférieure et une stabilité chimique plus forte, ce qui peut éviter les problèmes ci-dessus.

Q: Quelles sont les préférences de sélection dans différentes régions du monde?

R: 80% des transformateurs de distribution dans le monde sont en aluminium. La Russie (85%) et le Moyen-Orient (70%) ont la proportion la plus élevée en raison des demandes de faible coût et de poids léger, suivis de l'Europe (60%) et de l'Asie-Pacifique (70%). Seuls 20% des transformateurs en Europe et en Amérique du Nord utilisent des noyaux en aluminium, avec une plus grande concentration sur les économies d'énergie et la longue durée de vie.

Q: Quel support ciblé peut-on obtenir en choisissant les transformateurs en cuivre/aluminium de Huawan? Comment obtenir un plan de sélection et un devis adaptés au scénario?

A: Huawan fournit 2 garanties de base:

1. Garantie de conformité: Les transformateurs sont conformes aux normes universelles internationales et répondent aux spécifications techniques mondiales courantes, s'adaptant aux besoins en matière de nouvelles énergies et d'infrastructures à l'étranger;

2. Garantie après-vente: 1 à 2 ans de garantie, avec des conseils spéciaux de fonctionnement et de maintenance pour réduire les coûts d'inspection.
