Les changements mondiaux dans l'énergie, les réglementations environnementales et la sécurité conduisent à la réévaluation de l'isolation des transformateurs. L'huile minérale traditionnelle, rentable mais inflammable et non biodégradable, fait face à des défis de durabilité. L'huile d'ester naturel, provenant de sources végétales, apparaît comme une alternative mondiale clé avec un point d'éclair élevé, des propriétés d'isolation et une biodégradabilité, maintenant adopté dans les projets de l'Amérique du Nord à l'Europe et les parcs éoliens aux réseaux urbains.
L'huile isolante d'ester naturel atteint une tension de claquage de fréquence de puissance ≥ 50kV, supérieure aux 30 à 40kV de l'huile minérale, assurant une isolation plus fiable. Sa constante diélectrique (~ 3.2-3.4) est proche du papier immergé dans l'huile, optimisant la distribution du champ électrique, réduisant les surcharges locales et prolongeant la durée de vie du papier. Il a également une capacité d'auto-séchage: absorber et bloquer l'humidité pour inhiber le vieillissement thermique du papier de cellulose, prolongeant la durée de vie du système d'isolation plus de 5 fois.
L'huile isolante d'ester naturel a une viscosité élevée comme inconvénient, avec environ 34 mm²/s à 40 ° C contre 9.2 mm²/s d'huile minérale-environ 3.7 fois plus élevé-ayant un impact sur la dissipation thermique du transformateur. Cependant, sa conductivité thermique plus élevée compense cet inconvénient. Dans le refroidissement à circulation forcée d'huile, son transfert de chaleur est supérieur à celui de l'huile minérale, mais en mode de circulation naturelle, une viscosité élevée et l'absence de puissance forcée entraînent des performances inférieures.
L'huile d'ester naturel a un point d'éclair supérieur à 300 ° C et un point de feu de 360 ° C, par rapport au point de feu typique de l'huile minérale de 140 à 160 ° C, ce qui rend plus difficile l'allumage sous les failles d'arc, extinction plus rapide avec une faible fumée. Ces propriétés réduisent les défauts d'arc et les risques d'explosion. Plus d'un million de ces transformateurs ont fonctionné dans le monde pendant plus de 25 ans sans incident d'incendie ou d'explosion.
L'huile d'ester naturel absorbe l'humidité du papier par auto-séchage, inhibant l'hydrolyse et le vieillissement sans danger. Il forme un film protecteur par transestérification, retardant le vieillissement thermique, mais a une mauvaise stabilité à l'oxydation des triglycérides insaturés. L'ajout d'antioxydants et de passivateurs améliore la résistance à l'oxydation et prolonge la durée de vie. Dans les systèmes scellés, l'oxydation progresse très lentement avec une augmentation de la viscosité sous 10% sur 10 ans, affectant peu les performances. Cela retarde le vieillissement de l'équipement et réduit la fréquence de remplacement.
Propriété | Huile minérale | Ester naturel |
Impact environnemental | Faible biodégradabilité | Hautement biodégradable (>98%) |
Point d'éclair (°C) | 140-180 | > 300 |
Point d'incendie (°C) | 160-200 | > 330 |
Densité (20 °C, g/cm³) | 0.85-0.89 | 0.91-0.92 |
Viscosité (40 °C, mm²/s) | 8-12 | 30-42 |
Tension de panne (kV, 2.5mm) | 30-60 | 40-75 |
Solubilité d'humidité (ppm, 20 °C) | ~ 55 | 1000-1200 |
Stabilité d'oxydation | Sujettes à la formation d'acide | Un vieillissement plus lente |
Effet sur la cellulose | Protection limitée | Prolonge la durée de vie de l'isolation |
Performance de refroidissement | Bon (faible viscosité) | Réduit (viscosité élevée) |
Conductivité thermique (W/m · K) | ~ 0.12 | ~ 0.15 |

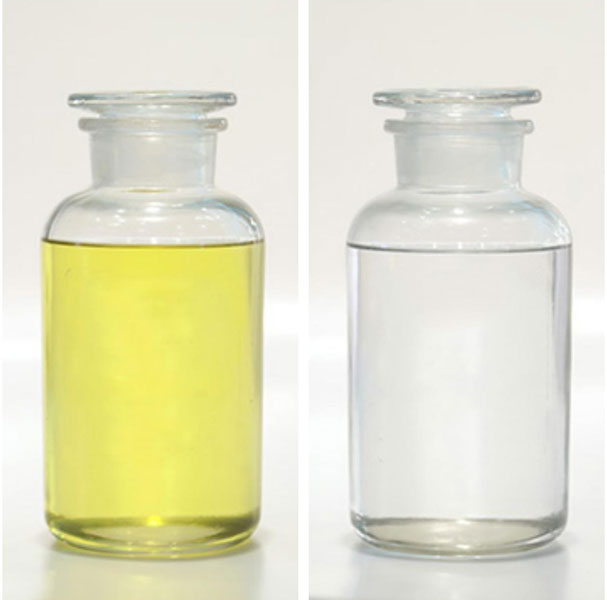

Remarque: La figure de gauche est l'huile d'ester naturel.
Le prix d'achat de l'huile d'ester naturel est généralement environ deux fois celui de l'huile minérale. De plus, dans les grands transformateurs de puissance, l'optimisation de l'efficacité du refroidissement peut nécessiter des radiateurs supplémentaires ou des conceptions améliorées de canaux d'huile, entraînant une augmentation des coûts de fabrication des équipements d'environ 5% à 10%.
Les transformateurs d'huile d'ester naturel ne nécessitent aucun entretien régulier comme la déshydratation dans des conditions normales, contrairement aux transformateurs d'huile minérale nécessitant des inspections et des traitements, ce qui entraîne des coûts à long terme nettement inférieurs à ceux des systèmes d'huile minérale. Les applications pratiques montrent que ces transformateurs fonctionnent normalement sans entretien, ce qui est très précieux pour les régions éloignées comme les parcs éoliens.
Les transformateurs d'ester naturel ont un investissement initial plus élevé mais des coûts de cycle de vie compétitifs, ce qui les rend potentiellement plus économiques que les transformateurs d'huile minérale en tenant compte des dépenses totales de cycle de vie, d'exploitation et d'entretien. Dans l'énergie éolienne, l'huile d'ester naturel permet des transformateurs plus compacts, durables et rentables par rapport aux esters synthétiques ou aux options de type sec, avec un fonctionnement sans entretien réduisant les coûts à long terme, en particulier pour les parcs éoliens éloignés. De plus, son point de feu élevé réduit les exigences et les coûts de protection contre les incendies dans les zones peuplées ou sensibles, tandis que les propriétés environnementales réduisent les risques de pollution par les fuites et les dépenses d'assainissement.
L'huile isolante d'ester naturel a une biodégradabilité supérieure. Préparé à partir d'huiles naturelles comme le soja et les cols par pressage, raffinage et préparation, il se dégrade au fil du 98%. L'huile minérale ne se dégrade que 30% et, si elle fuit, persiste dans le sol, provoquant des changements structurels et des dommages environnementaux irréversibles. Les émissions de carbone du cycle de vie de l'huile isolante végétale ne sont que 1.6% des huiles minérales. Il se dégrade naturellement en 28 jours en cas de fuite, sans dommage, ce qui le rend vert et écologique.
L'huile isolante d'ester naturel provient d'huiles végétales renouvelables comme le soja, le colza et l'huile de palme, évitant de se fier au pétrole fini et atténuant les problèmes de sécurité énergétique. Il est non toxique, compatible avec l'environnement et sans danger pour l'eau, le sol, la faune et les humains, contrairement à l'huile minérale.
1. Lieux avec des exigences élevées de protection contre les incendies:Tels que les sous-stations souterraines urbaines, les complexes commerciaux, les immeubles de grande hauteur, les centres de transport, etc.
2. zones écologiquement sensibles:Y compris les sources d'eau potable, les réserves forestières, les îles, etc.
3. environnements extrêmes:L'énergie éolienne offshore, les zones côtières à forte humidité, les régions froides à haute latitude et les zones à haute altitude.
4. Cas d'application internationale:De nombreux projets européens d'énergie renouvelable utilisent des transformateurs d'huile d'ester naturel; en Amérique du Nord, les réseaux de distribution urbains remplacent les équipements d'huile minérale par de l'huile d'ester pendant les mises à niveau pour améliorer la sécurité et la performance environnementale.
5. Cas marquants nationaux:La Chine est passée du suivi au leader des huiles isolantes d'ester naturel avec le premier transformateur d'huile végétale de 500kV au monde lancé à la sous-station Zengcheng de Guangzhou. En utilisant 65 tonnes de pétrole, il réduit les émissions de carbone de 72.8 tonnes, soit l'équivalent de 250,000 voitures parcourant 1 km. Cela marque une étape clé dans les transformateurs verts à haute tension et apporte une "solution chinoise" pour la transition énergétique mondiale.
Une comparaison complète montre que:
1. L'huile d'ester naturel est globalement supérieure à l'huile minérale en termes de performance d'isolation, de résistance au feu, de résistance à la chaleur et de durée de vie de l'équipement.
2. L'investissement initial est relativement élevé, mais le coût du cycle de vie est compétitif.
3. il a un excellent respect de l'environnement et la durabilité des ressources.
Par conséquent, pour les scénarios d'application avec des exigences de sécurité élevées, des normes environnementales strictes et des conditions de maintenance limitées, l'huile d'ester naturel devrait avoir la priorité en tant qu'huile isolante pour les transformateurs.
Q: Quelles sont les différences de base entre l'huile isolante d'ester naturel et l'huile isolante minérale traditionnelle? Dans quels scénarios l'ester naturel est-il plus approprié?
A: Les différences de base se concentrent sur 4 dimensions clés:
1. Protection de sécurité: Le point d'éclair/point de feu de l'ester naturel (>300 ℃/>330 ℃) est beaucoup plus élevé que celui de l'huile minérale (140-180 ℃/160-200 ℃), avec presque aucun risque de combustion ou d'explosion;
2. Performance environnementale: L'ester naturel a un taux de biodégradabilité> 98% et peut être naturellement dégradé dans les 28 jours après la fuite, tandis que l'huile minérale n'a qu'un taux de biodégradabilité 30% et pollue l'environnement;
3. vie d'isolation: Ester naturel peut verrouiller l'humidité et retarder le vieillissement de la cellulose, et la durée de vie de son système d'isolation est plus de 5 fois celle de l'huile minérale;
4. Performance de dissipation thermique: L'ester naturel a une viscosité plus élevée (30-42mm ²/s à 40 ℃) et une dissipation thermique de circulation naturelle légèrement plus faible, mais sa conductivité thermique (0.15 W/m · K) sous refroidissement forcé est meilleur que celui de l'huile minérale (0.12 W/m · K).
Q: La viscosité de l'huile isolante d'ester naturel est plus de 3 fois supérieure à celle de l'huile minérale. Cela affectera-t-il l'efficacité de la dissipation thermique et le fonctionnement normal du transformateur?
R: Il n'y a pas besoin de préoccupation excessive. Bien que la viscosité de l'ester naturel (30-42mm ²/s à 40 ℃) soit 3-4 fois celle de l'huile minérale (8-12mm ²/s) et son efficacité de dissipation thermique est légèrement inférieure en mode de circulation naturelle, il a une conductivité thermique plus élevée (0.15 W/m · K). De plus, dans le système de refroidissement à circulation d'huile forcée couramment utilisé dans l'industrie, l'effet de transfert de chaleur global est meilleur que celui de l'huile minérale.
Q: Le coût d'achat initial des transformateurs avec de l'huile isolante d'ester naturel est plus élevé (le prix du pétrole a doublé le coût de l'équipement augmenté de 5% à 10%). Est-il plus rentable pour une utilisation à long terme?
A: Oui, il a plus d'avantages dans le coût de cycle de vie à long terme.
1. Coût de maintenance: En fonctionnement normal, les transformateurs d'ester naturel ne nécessitent pas d'entretien de routine tels que les tests de déshydratation et de qualité d'huile, tandis que les transformateurs d'huile minérale nécessitent une inspection et un entretien réguliers. Une grande quantité de main-d 'œuvre d'exploitation et de maintenance peut être économisée dans des scénarios à distance (tels que les projets éoliens);
2. valeur de la vie: transformateurs d'ester naturel ont une plus longue durée de vie d'isolation, réduisant la fréquence de remplacement et l'investissement de remplacement d'équipement;
3. Coûts cachés: Dans les zones urbaines et les zones sensibles à l'environnement, la haute résistance au feu de l'ester naturel peut réduire l'investissement dans les installations de lutte contre l'incendie. Des calculs complets montrent que le coût total du cycle de vie est plus économique que celui des transformateurs d'huile minérale.
Q: Quelle est la stabilité d'oxydation de l'huile isolante d'ester naturel? Doit-il être remplacé fréquemment? Y a-t-il des exigences particulières pour l'entretien quotidien?
A: En raison de la présence de triglycérides insaturés, l'ester naturel a une stabilité d'oxydation légèrement plus faible. Cependant, sa capacité anti-âge peut être considérablement améliorée en ajoutant des antioxydants et des passivateurs spéciaux. Dans les systèmes de transformation hermétiquement fermés, l'augmentation de la viscosité est inférieure à 10% dans les 10 ans, avec presque aucun impact sur les performances, donc le remplacement fréquent de l'huile n'est pas nécessaire. L'entretien quotidien ne nécessite que des inspections mensuelles du niveau et de la température de l'huile et des tests d'échantillonnage de la qualité de l'huile tous les 5 ans, ce qui réduit considérablement les coûts d'exploitation et de maintenance.
Q: Quelles garanties peuvent être obtenues en choisissant Huawan transformateurs d'huile isolante d'ester naturel?
R: Choisir Huawan vous permet de profiter de 2 garanties de base:
1. Garantie du produit: Les transformateurs sont conformes aux certifications standard internationales, avec une garantie de 1 à 2 ans pour les composants de base (noyau de fer, enroulement), et la durée de vie du système d'isolation est 5 fois plus longue que celle des produits à base d'huile minérale;
2. Service personnalisé: fournir des conceptions exclusives en fonction du niveau de tension du projet, de la méthode de refroidissement et de l'environnement d'exploitation (haute altitude/basse température/humidité élevée).
En tant que fournisseur expérimenté de solutions électriques, Huawan se consacre à la R & D et à la fabrication de divers transformateurs. Ses produits ont été appliqués avec succès dans de nombreux domaines tels que les réseaux électriques urbains, le transport ferroviaire, les centres de données et les parcs industriels, et ont été exportés vers de nombreux pays et régions.
Transformateurs haute performance avec certifications standard internationales
Support de conception personnalisé basé sur différents environnements d'exploitation
Des garanties élevées de fiabilité et de maintenance pour réduire les risques et les coûts opérationnels
